Sigma Lite（ライト）は、初期導入コストを抑えたモデルです。測定精度、最大対応荷重、X軸ステージ可動範囲、カメラオプション等がスタンダードモデルと異なりますが、Sigmaボンドテスター最大の特徴である回転式測定ヘッドをご使用頂けます。 導入後、必要に応じてスタンダードモデルと同等の仕様にアップグレード可能です。アップグレード可能な内容は以下の通りです:
シェアセンサー専用のヘッド（SMU) 、プル/プッシュセンサー専用ヘッド（PMU）もございます。センサー精度は回転ヘッド（RMU）搭載時と同一です。各ヘッドでツール高さは共通のため、ヘッド交換後も顕微鏡の高さ調整は不要です。
シェアセンサー専用のヘッド（SMU) 、プル/プッシュセンサー専用ヘッド（PMU）もございます。センサー精度は回転ヘッド（RMU）搭載時と同一です。各ヘッドでツール高さは共通のため、ヘッド交換後も顕微鏡の高さ調整は不要です。
作業者による測定ミスを排除し、測定精度の向上・コスト削減に貢献
オプションのハンドラーにより、サンプルの自動ロード・アンロードに対応します。ウェハ、リードフレーム等に対応する下記オプションがございます。
プル・シェア等の異なる測定種類や、細線・太線用の異なる測定レンジを組み合わせたプログラムを作成可能。回転式測定ヘッドを採用しているCondor Sigmaの強みです。画像処理オプションにより、高度な自動測定・自動寸法測定に対応します。
最大3台のカメラに対応。画像処理、測定中のライブ映像、測定後のサンプルの記録に対応。オフラインの顕微鏡・カメラのよる作業が不要になります。
正確な測定結果を得るには、ツールをサンプルに対して正しく位置合わせを実施することが極めて重要です。
画像認識オプションを追加することで、各種パターン・形状の認識に対応します。
ワイヤ検出機能では、プロセス異常やサンプルのハンドリングによりワイヤが変形した場合には自動測定を中止したりそのワイヤの測定をスキップします。
破壊モードの入力は、以下のいずれかの方法で対応
はんだボールのシェア等の一部の測定では自動破壊モード判定に対応。画像処理機能により界面状態を判定し、はんだ残り量を％で自動判定・記録
オプションの画像処理機能では自動寸法測定にも対応。荷重データと連動し寸法測定の結果を保存可能。
自動データエクスポート機能を標準装備。オプションでSECS/GEMにも対応。

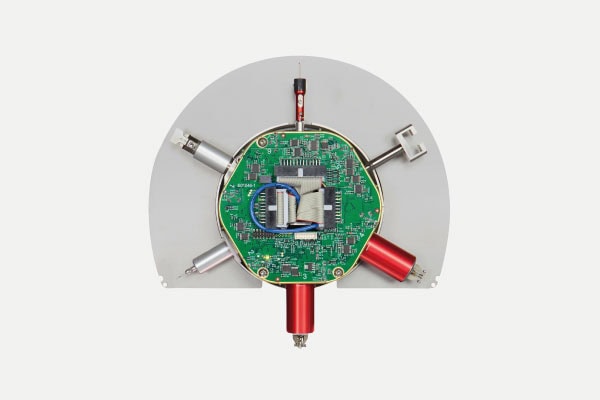

回転式測定ヘッド (RMU) は最大6種類のセンサーを搭載可能。測定種類はプル/プッシュ、ピール、シェア、最大測定荷重200kgfの中から自由に選択可能です。
回転式測定ヘッド (RMU) は最大6種類のセンサーを搭載可能。測定種類はプル/プッシュ、ピール、シェア、最大測定荷重200kgfの中から自由に選択可能です。
測定用ツールは、豊富な標準品以外にも、お客様のご要求に合わせたカスタム設計品の提供も可能です。
ツィーザーユニットは3種類から選択。USB接続タイプは掴み荷重・先端爪の開放時/閉じ時の距離を設定可能です。
測定用ツールはカスタム設計品の提供も可能です。
ツィーザーユニットは3種類から選択。USB接続タイプは掴み荷重・先端爪の開放時/閉じ時の距離を設定可能です。
| STAGES | SIGMA LITE |
|---|---|
| X-stage (mm) | 168 |
| Y-stage (mm) | 168 |
| Z-stage (mm) | 168 |
| Axis speed (mm/s) | 5 |
| Resolution linear encoders (backlash free drives) (nm) | 30 |
| Digital temperature correction |  |
| ACCURACY | |
| Accuracy (%) | 0.2 |
| ADC resolution (bit) | 16 |
| Sampling frequency (kHz) | 2 |
| Shear height (step back) accuracy ±1 μm | |
| Programmable landing force down to 5 gf | |
| MECHANICAL | |
| Footprint X (mm) | 620 |
| Footprint Y (mm) | 558 |
| Height (mm) | 608 |
| Weight (± kg) | 80 |
仕様の詳細については販売代理店までお問い合わせください。仕様は予告なく変更されることがございます。
標準仕様
オプション
非対応
