夾具

你的產品
也適用

速度提高39%

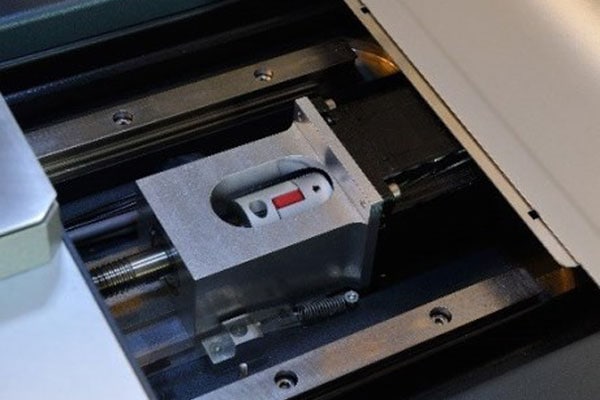

高速推拉力測試可顯著提高您的UPH。 Sigma *具有50 mm / s的三軸速度，直接驅動馬達和線性位置編碼器，可確保定位精度。

至今許多系統依靠固定在其驅動馬達上的旋轉編碼器。來完成電動機的定位。然而，齒輪箱，導螺桿和線性導軌中的間隙和延滯會引起非常大的系統誤差，約為±50 µm。

*獨立機櫃型的Sigma帶有500 mm / s的高速三軸和10 nm編碼器。

由經驗豐富的用戶進行的對照研究結果，跟競爭最激烈的系統相比，Sigma的UPH速度提高了39％。

精準對位

在不移動樣品的情況下測試結合力,對於獲得可靠，可重複的測量結果至關重要。標靶識別功能與精密的XYZ工作台相結合，可在整個測試樣品群內始終將測試工具對位保持在±5 µm以內，可重複性為0.5 µm。我們種類繁多的標準和定制夾具可實現精確的樣品夾持，系統剛度為1 µm / 10 kg。

完美的樣品夾持解決方案

可互換的夾具,允許對所有的樣品進行快速設置。如果工作夾具不適合您的樣品，則可以使用快拆手柄在幾秒鐘內卸下夾具。該接口提供了一種能夠承受200 kgf的安全鎖，同時又保持了可重複定位。

也適合你的樣品

為了將樣品鎖定在適當的位置，真空和/或夾持系統最常用於低推力測量或柔性基板。在測試更大的推力時，您不僅可以依靠我們對標準工作夾具的專用選擇，還可以依靠定制設計來實現完美的樣品夾持。

對稱式通用夾具

具有階梯狀鉗口的多功能夾持治具，適用於寬度最大為105 mm的堅硬（非彎曲）樣品。 1個旋鈕同時控制兩側。

非對稱通用夾具

具有階梯狀鉗口的多功能夾持治具，適用於寬度最大為105 mm的堅硬（非彎曲）樣品。兩個獨立旋鈕各別控制一側。

加長鉗口型的通用夾具

通用夾具的選配是加長的台階式鉗口，用於寬度最大為186 mm的樣品。

通用夾具

自動推拉力測試的理想夾具。將窗戶夾與定制的上壓板和底板結合在一起。通常用於寬度不超過70mm的導線架應用。真空可選配。

方形真空通用夾具

靈活的夾具，可用於各種基板，例如PCB和陶瓷，其真空區域可切換，以防止真空洩漏。適用於：

正方形140 x 140 mm
正方形140 x 200 mm

晶圓型真空夾具

真空夾具針對2” – 8”晶圓

下壓式夾緊銷夾具

使用下壓式夾緊銷輕鬆夾緊多種樣品形狀。

提供不同尺寸，可以安裝在標準接口上，也可以安裝在通用夾具內部

加熱夾具

加熱塊（100×100 mm）最高可達500°C，以配備各種定制的底板和外部PID溫度控制器。可選配真空功能。

下壓測試夾具

階梯狀的平台可平行調整寬度來執行（3點）彎曲下壓力。也可用於4點彎曲。

選擇我們定制的夾具

Work holder XWV690068
Work holder XWC690428
Work holder XWU690079
Work holder XWC690432
Work holder XWC690431-battery
Work holder for lead frames

Get in touch to explore custom work holder options that match your needs.
