Sigma HF

高推拉力
大測試區域

Sigma HF

高推拉力大測試區域

地表上最強大的推拉力測試機

  • 高推拉力和大測試區域
  • 通常用於IGBT, 電力模組和車用電池,最大推力可達1000 kgf
  • 高速平台
  • 深腔測試可達 80 mm
  • SEMI S2 認證帶視覺反饋的機櫃
  • 靈活工作平台, 可允許放置多種夾具

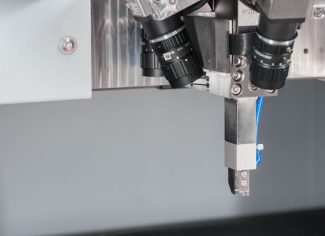

360 test head 2022

360°旋轉測試模組

在360°旋轉測試模組上,可配置多達5個攝影機,來輕鬆進行定位和編程。 這些攝影機直接與測試模組結合,所以兩者間沒有距離的偏移量。

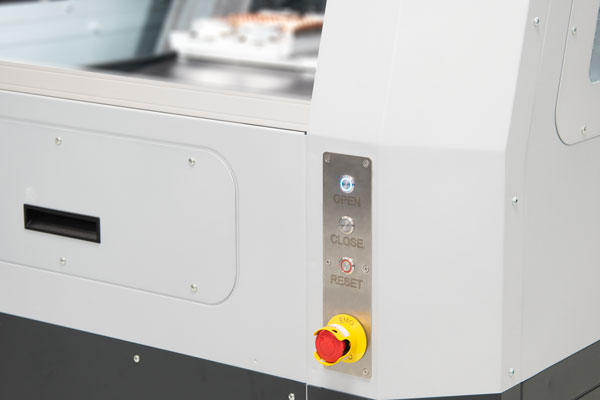

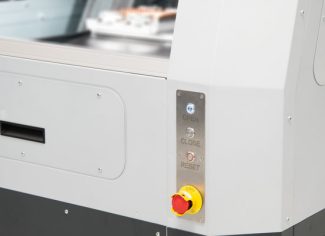

Sigma HF L Safety Cabinet

安全機櫃

這些推拉力測試機以業內最快的速度運行,因此,最需要注意的是安全操作。

在自動測試期間,安全機櫃會自動鎖定,以保護樣品和操作員免受移動部件的傷害。 您可以通過其帶有2個監視器和緊急開關的用戶界面輕鬆控制系統。 安全機櫃為SEMI S2認證,符合安全和人體工程學標準。

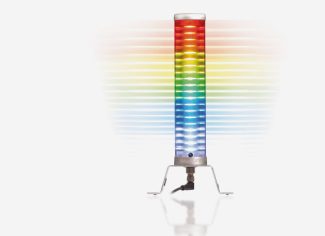

Stacked light Balluff

視覺反饋

安全櫃頂部有一個信號塔燈,可讓您有效地工作並同時管理多個系統。 它是完全可程式控制的,並且在系統需要操作員時為您提供視覺和聽覺回饋。

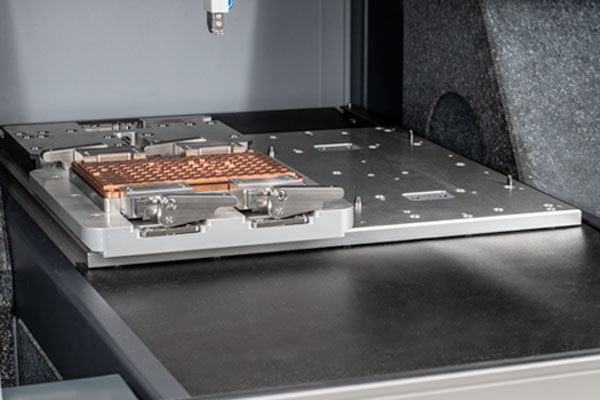

Flexible positioning of multiple work holders

靈活工作平台

您可以測試業內最大的電池模組。 較大的工作區域設計,讓你可以同時靈活地放置多個夾具。

我們為您的電池開發客制化的夾具解決方案,讓產品在測試期間,可以提供安全的固定,重覆定位性和穩定性。

選配

  • 超大測試平台,更大的測試量
  • 六合一旋轉測試模組(RMU)
  • 客制化

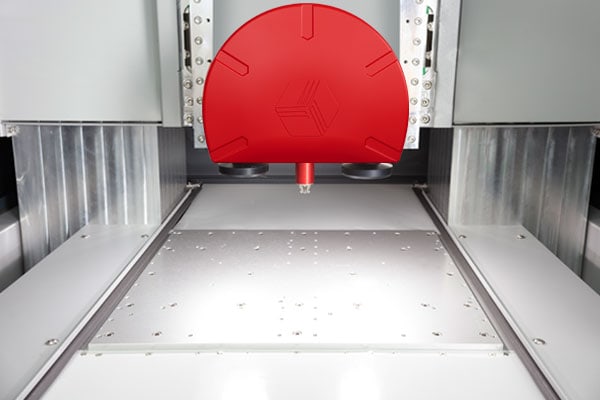

Sigma HF L extra large stage

全自動

消除人為錯誤並節省生產成本。

處理程序

機器人處理可確保應用程式的安全裝載和卸載,並避免處理錯誤和損壞。我們提供以下處理程序:

  • 威化餅(EFEM)
  • 華夫餅托盤
  • 雜誌

輕鬆編程

開放式 Sigma 軟體可輕鬆對整個自動化步驟、位置和指令進行程式設計。自動化編輯器採用相機視覺化和智慧嚮導。

智慧型視覺相機

透過多達 3 個即時相機選項查看看不見的事物。使用高解析度相機、靈活的 LED 照明和出色的影像處理選項,透過影像或視訊展現感興趣的特徵。

工具對齊

精確的工具對準對於正確測試正確的黏合至關重要。我們提供多種完美對齊解決方案:

  • 自對準剪切工具
  • 深度存取
  • 旋轉測量單元
  • 同心度校正

基準識別

將可識別的形狀、圖案或標記定義為定位和自動工具對齊的全局或局部參考。

電線偵測

辨識因製程公差或零件處理而錯位的元件和細間距電線。

分級運行

Sigma 提供2 種替代方案,使分級更加高效和一致:

  • 操作員在完成分級後一步完成所有分級使用顯微鏡或膠印相機進行一系列測試。
  • Sigma 可以更進一步,自動確定故障模式(自動分級)。

自動評分

在分級輔助下自動對測試結果影像的故障模式進行分級。光學檢查計算剩餘散裝材料面積佔整體的百分比。

影像測量(AOI)

詳細的光學檢查可協助您執行影像測量或識別捕獲的測試結果的故障模式。對於更高級的影像處理、濾鏡、分割和形狀檢測,您可以使用自動光學檢測 (AOI)。

資料匯出

使用自動匯出和 SECS/GEM 進行追蹤和控制來改進資料處理。

IMG 3865

不再需要
手動更換模組

旋轉測量單元 (RMU) 可容納多達 6 個靈活傳感器,可配合各種拉拔、剝離、推壓或剪切工具進行測試,可連續進行高達 200 kgf 的測試。

IMG 3865

不再需要
手動更換模組

旋轉測量單元 (RMU) 可容納多達 6 個靈活的感測器,可與各種拉拔、剝離、推壓或剪切工具進行配置,以實現高達 200 kgf 的連續測試。

奈米級推力高度控制

納米控制剪切感測器具有獨特的驅動系統,位於剪切感測器體內部的封閉控制迴路。在測試晶圓等關鍵應用時,能夠以 200 奈米的精確度提高剪切高度的準確性和穩定性。

Nano control shear sensor SMU
Tools

控制對齊

多種測試方式,需使用不同的測試工具。除了一系列標準的拉拔、剝離、推壓或剪切工具,我們還設計定制解決方案以滿足所有測試需求。

夾爪

您可以控制鑷子的夾持力和開合位置。有 3 種鑷子可供選擇:
  •  電動式(USB)
  •  機械式
  • 氣動式

控制對齊

多種測試方式,需使用不同的測試工具。除了一系列標準的拉拔、剝離、推壓或剪切工具外,我們還設計定制解決方案,滿足所有測試需求。
Tools Top
Tools Bottom

夾爪

您可以控制鑷子的夾持力和開合位置。有 3 種鑷子可供選擇:
  • 電動式(USB)
  • 機械式
  • 氣動式
Tools Bottom
Tools

也適合你的樣品

  • 最大化生產效: 各種選擇和定制夾持解決方案
  • 最大化您的吞吐量: 高速運動軸、直驅馬達、線性編碼器
  • 精確對位: 穩固鎖定保持可重複位置
Hands
Hands
Hands

也適合你的樣品

  • 最大化生產效率
  • 最大化您的吞吐量
  • 精確對位
  • 多種選擇和客製化的夾緊解決方案
  • 高軸速度、直驅馬達、線性編碼器
  • 安全鎖定保持可重複性定位
Machine 2
sigma nadine@3x Grey

設定簡易的樂趣

  • 輕鬆取得樣品
  • 靈活的LED 照明選項
  • 專為操作員設計
  • 可調式顯微鏡
  • 無壓力的工作條件
img 3366@3x

每個人都易於使用

  • 靈活的機載統計製程控制(SPC) 分析
  • 用於SPC 管理的獨特表單功能
  • 軟體具有簡單和專家模式
  • 控製圖和即時力圖
  • 靈活的匯出和SECS/GEM
Machine
sigma w 12 heated stage v@3x Grey

模組化設計

  • 客製化工具和工件夾具
  • 運營商免費加載選項
  • 強大的相機選項
Machine 2

很高興
設置

  • 輕鬆取得樣品
  • 靈活的LED 照明選項
  • 專為操作員設計
  • 可調式顯微鏡
  • 無壓力的工作條件
SPC screen

易於使用
適合所有人

  • 靈活的機載統計製程控制(SPC) 分析
  • 用於SPC 管理的獨特表單功能
  • 軟體具有簡單和專家模式
  • 控製圖和即時力圖
  • 靈活的匯出和SECS/GEM
Machine


模組化設計

  • 客製化工具和工件夾具
  • 運營商免費加載選項
  • 強大的相機選項

Sigma HF規格

STAGESSIGMA HF
X-stage (mm)500
Y-stage (mm)500
Z-stage (mm)200
Axis speed (mm/s)500
Resolution linear encoders (backlash free drives) (nm)10
Digital temperature correctionStandard
ACCURACY
Accuracy (%)1
ADC resolution (bit)24
Sampling frequency (kHz)10
Shear height (step back) accuracy ±1 μmStandard
Programmable landing force down to 5 gfOptional
MECHANICAL
Footprint X (mm)1200
Footprint Y (mm)1200
Height (mm)2500
Weight (± kg)1350

針對貴公司的需求,請聯絡我們以取得更多的資訊和選配. 規格如有任何變動, 請恕無法即時通知.

   標準

   選配

  不適用
