Sigma

最先进
推拉力测试机

Sigma

最先进推拉力测试机

业内公认的最佳性能

Sigma 是目前最先进的推拉力测试机.它搭配改变QC游戏规则的全自动化能力以及高目标规格

Sigma

最先进的推拉力测试机

业内公认的最佳性能

Sigma 是目前最先进的推拉力测试机.它搭配改变QC游戏规则的全自动化能力以及高目标规格:

Sigma Lite low cost bond tester

Sigma Lite

Sigma Lite 是一部高CP值的推拉力测试机并且可以随着你的公司一起成长.它藉由降低Sigma的一些高规格来提供一个适合入门的低价格. 它之后可以被升级成全功能的Sigma.

Sigma automation

全自动化

Sigma机台是全模块化设计并搭配全自动化的能力. 六合一旋转测量模块(RMU)最多可以搭配6个独立的传感器来持续进行各种测试. 自动化测试软件包含了视觉系统和深度学习技术来排除人为的错误

Single measurement unit

单一功能的测试模块

你也可以在Sigma上搭配单一功能的测试模块,不管是推力(SMU),下压力或拉力(PMU)的单一模块. 所有单一功能测试模块拥有与RMU相同的规格,不管是在最大推力或者是精度上.模块更换的时候, 不需要调整显微镜.他们有着相同的测试位置.

Sigma Lite low cost bond tester

Sigma Lite

Sigma Lite 是一部高CP值的推拉力测试机并且可以随着你的公司一起成长.它藉由降低Sigma的一些高规格来提供一个适合入门的低价格. 它之后可以被升级成全功能的Sigma.

Sigma automation

全自动化

Sigma机台是全模块化设计并搭配全自动化的能力. 六合一旋转测量模块(RMU)最多可以搭配6个独立的传感器来持续进行各种测试. 自动化测试软件包含了视觉系统和深度学习技术来排除人为的错误

Single measurement unit

单一功能的测试模块

你也可以在Sigma上搭配单一功能的测试模块,不管是推力(SMU),下压力或拉力(PMU)的单一模块. 所有单一功能测试模块拥有与RMU相同的规格,不管是在最大推力或者是精度上.模块更换的时候, 不需要调整显微镜.他们有着相同的测试位置.

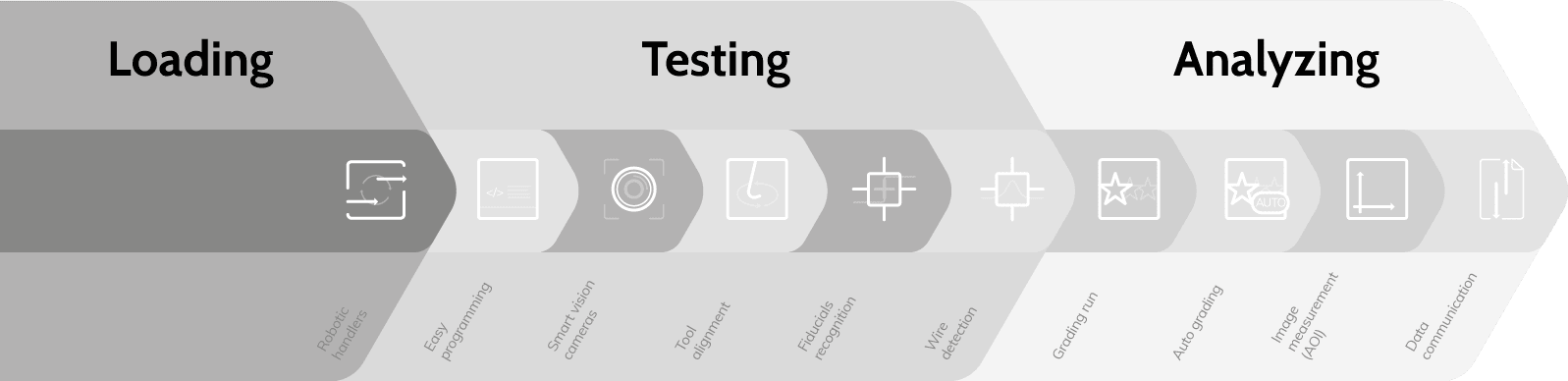

全自动化

消除人为错误,节省生产成本。

处理程序

机器人处理可确保应用程序的安全装载和卸载,并避免处理错误和损坏。我们提供以下处理程序:

  • 威化饼 (EFEM)
  • 华夫饼托盘
  • 杂志

轻松编程

开放式 Sigma 软件可轻松对整个自动化步骤、位置和命令进行编程。自动化编辑器采用相机可视化和智能向导。

智能视觉相机

通过多达 3 个实时相机选项查看看不见的事物。使用高分辨率摄像头、灵活的 LED 照明和出色的图像处理选项,通过图像或视频展现感兴趣的特征。

工具对齐

精确的工具对准对于正确测试正确的粘合至关重要。我们提供多种完美对齐解决方案:

  • 自对准剪切工具
  • 深度访问
  • 旋转测量单元
  • 同心度校正

基准识别

将可识别的形状、图案或标记定义为定位和自动工具对齐的全局或局部参考。

电线检测

识别由于工艺公差或零件处理而错位的元件和细间距电线。

分级运行

Sigma 提供 2 种替代方案,使分级更加高效和一致:

  • 操作员在完成分级后一步完成所有分级使用显微镜或胶印相机进行一系列测试。
  • Sigma 可以更进一步,自动确定故障模式(自动分级)。

自动评分

在分级辅助下自动对测试结果图像的故障模式进行分级。光学检查计算剩余散装材料面积占整体的百分比。

图像测量(AOI)

详细的光学检查可帮助您执行图像测量或识别捕获的测试结果的故障模式。对于更高级的图像处理、过滤、分割和形状检测,您可以使用自动光学检测 (AOI)。

数据导出

使用自动导出和 SECS/GEM 进行跟踪和控制来改进数据处理。

IMG 3865

不再需要更换cartridge

旋转测量单元(RMU)可容纳最多6个可配置的柔性传感器,适用于各种拉、剥、推或剪切工具。这使得连续测试可达到200 kgf。

IMG 3865

不再需要更换cartridge

旋转测量单元(RMU)可容纳最多6个可配置的柔性传感器,适用于各种拉、剥、推或剪切工具。这使得连续测试可达到200 kgf。

纳米精确的剪切高度控制

纳米控制剪切传感器具有剪切传感器本体内部的独特驱动模块,并且具有闭环控制。在测试晶圆级、涂层和引线框架等关键应用时,通过200纳米的精确度提高了剪切高度的准确性和稳定性。

Nano control shear sensor SMU
Tools

控制对齐

多种测试方式,需要不同的测试工具。除了一系列标准的拉伸、剥离、推拉或剪切工具外,我们设计定制方案以满足所有测试需求。

镊子

你可以控制夹爪开合夹力,开启和关闭的位置. 可以支持三种不同的夹爪.
  • 电动控制 (USB)
  • 机械控制
  • 空压控制

测试工具对位

不同的测试方式,需要不同的测试工具,除了大部分的标准拉力,撕裂力,下压力或推力的工具,我们也客制化各式解决方案来满足所有的测试要求
Tools Top
Tools Bottom

镊子

– 您可以控制夹持力和开闭位置。有三种镊子可供选择:
  • 电动(USB)
  • 机械式
  • 气动式
Tools Bottom
Tools

您的样品也适用!

  • 快速释放工作夹: 广泛的选择和定制夹紧解决方案
  • 最大化吞吐量: 高速轴,直驱动电机,线性编码器
  • 精确对齐: 安全锁保持可再现的定位
Hands
Hands
Hands

您的样品也适用!

  • 快速释放工作夹具
  • 最大化吞吐量
  • 精确对齐
  • 广泛的选择和定制夹紧解决方案
  • 高速轴,直驱动电机,线性编码器
  • 安全锁保持可再现的定位
Machine 2
sigma nadine@3x Grey

安装愉悦

  • 轻松访问样品
  • 灵活的LED照明选择
  • 为操作员设计
  • 可调节显微镜
  • 无压力的工作环境
img 3366@3x

适用于所有人的易于使用



  • 灵活的板上统计过程控制(SPC)分析
  • SPC管理的独特形式特征
  • 软件具有简易和专家模式
  • 控制图和实时力图
  • 灵活的导出和SECS / GEM
Machine
sigma w 12 heated stage v@3x Grey

模块化设计


  • 定制工具和工件夹持装置
  • 无人操作员装载选项
  • 强大的摄像头选项
Machine 2

安装愉悦

  • 轻松访问样品
  • 灵活的LED照明选择
  • 为操作员设计
  • 可调节显微镜
  • 无压力的工作环境
SPC screen

适用于所有人的易于使用

  • 灵活的板上统计过程控制(SPC)分析
  • SPC管理的独特形式特征
  • 软件具有简易和专家模式
  • 控制图和实时力图
  • 灵活的导出和SECS / GEM
Machine

模块化设计

  • 定制工具和工件夹持装置
  • 无人操作员装载选项
  • 强大的摄像头选项

Sigma 详细的规格

STAGESSIGMA LITE
X-stage (mm)168
Y-stage (mm)168
Z-stage (mm)168
Axis speed (mm/s)5
Resolution linear encoders (backlash free drives) (nm)30
Digital temperature correctionStandard
ACCURACY
Accuracy (%)0.2
ADC resolution (bit)16
Sampling frequency (kHz)2
Shear height (step back) accuracy ±1 μmStandard
Programmable landing force down to 5 gfStandard
MECHANICAL
Footprint X (mm)620
Footprint Y (mm)558
Height (mm)608
Weight (± kg)80

针对贵公司的需求,请联络我们以取得更多的信息和选配.

规格如有任何变动, 请恕无法实时通知

Standard  标准
NotAvailable  选配
Optional  不适用
