Sigma 2022
Sigma-2022

Sigma

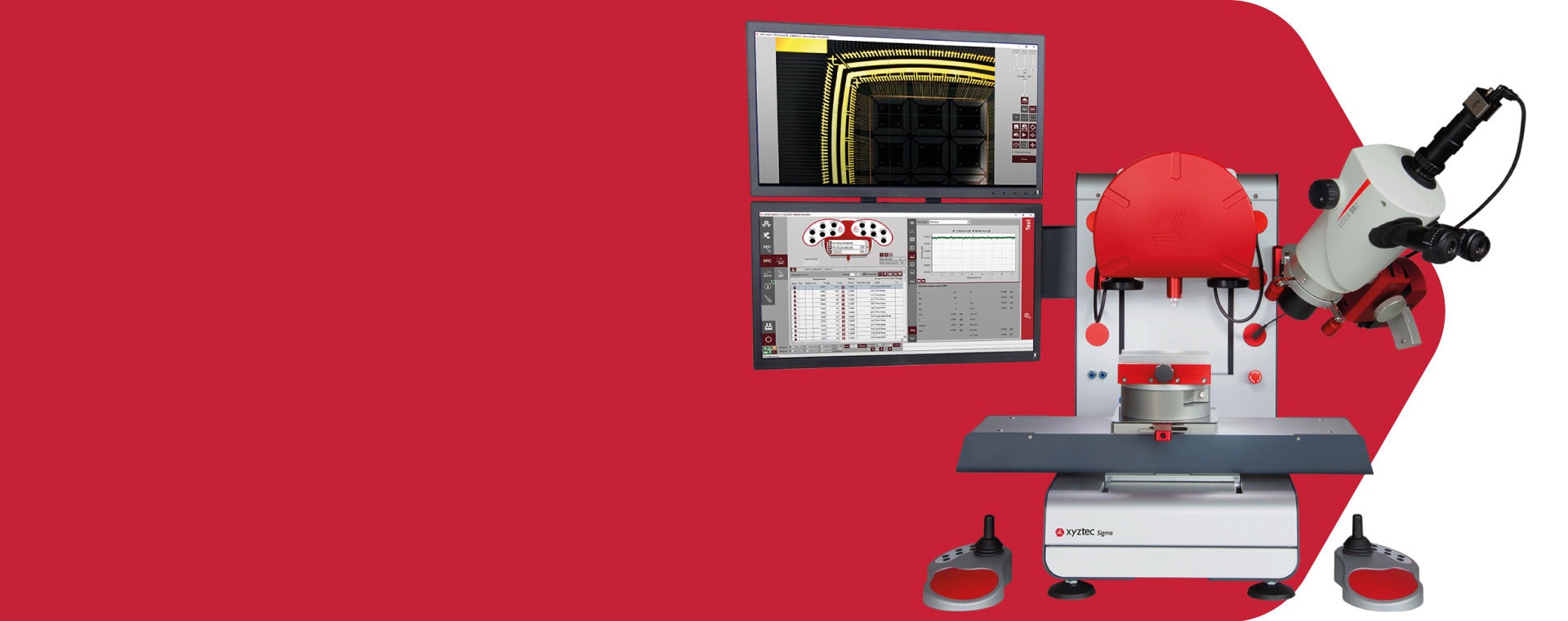

Fortgeschrittener Bond-Tester

Bewährte Sigma Performance

Die Sigma ist der fortschrittlichste Bond-Tester. Sie verfügt über bahnbrechende Automatisierungsfunktionen und hohe Spezifikationen in:

Sigma

Fortgeschrittener Bond-Tester

Bewährte Sigma Performance

Die Sigma ist der fortschrittlichste Bond-Tester. Sie verfügt über bahnbrechende Automatisierungsfunktionen und hohe Spezifikationen in:
  • Sensorgenauigkeit und Auflösung
  • Große X Achse
  • Überlegene Achsgeschwindigkeit
  • Kameras und Beleuchtung
  • Zukunftssicher und modular aufgebaut

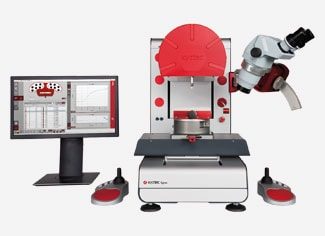

Sigma-Lite-Low-Cost-Bond-Tester

Sigma Lite

Die Sigma Lite ist ein kostengünstiger Bond-Tester, der mit Ihrem Unternehmen wächst. Sie bietet einen kostengünstigen Einstiegspunkt, indem einige der oben genannten Sigma-Funktionen aufgegeben werden. Ein späteres Upgrade auf eine vollständige Sigma ist möglich.
Sigma-Automatisierung

Automatisierung

Eine Sigma ist modular aufgebaut und verfügt über umfassende Automatisierungsfunktionen. Die Rotierende Messeinheit (RMU) enthält bis zu 6 Sensoren, die kontinuierliche Tests ermöglichen. Die Software enthält Vision- und Deep-Learning-Technologie, um menschliche Fehler zu beseitigen.
Single measurement unit / Single load cell cartridge

Einzel Testköpfe

Sie können die Sigma auch mit Einzelköpfen für Scher (SMU) oder für Druck und Zug (PMU) ausstatten. Alle Testköpfe haben hinsichtlich maximaler Kräfte und Genauigkeit die gleichen Spezifikationen wie die RMU. Es ist nicht erforderlich, das Mikroskop neu einzustellen, wenn Sie die Cartridges wechseln. Sie teilen sich alle den gleichen Testpunkt.
Sigma-Lite-Low-Cost-Bond-Tester

Sigma Lite

Die Sigma Lite ist ein kostengünstiger Bond-Tester, der mit Ihrem Unternehmen wächst. Es bietet einen kostengünstigen Einstiegspunkt, indem einige der oben genannten Sigma-Funktionen aufgegeben werden. Ein späteres Upgrade auf eine vollständige Sigma ist möglich.
Sigma-Automatisierung

Automatisierung

Eine Sigma ist modular aufgebaut und verfügt über umfassende Automatisierungsfunktionen. Die Rotierende Messeinheit (RMU) enthält bis zu 6 Sensoren, die kontinuierliche Tests ermöglichen. Die Software enthält Vision- und Deep-Learning-Technologie, um menschliche Fehler zu beseitigen.
Single measurement unit / Single load cell cartridge

Single Testköpfe

Sie können die Sigma auch mit Einzelköpfen für Scherung (SMU) oder für Druck und Zug (PMU) ausstatten. Alle Testköpfe haben hinsichtlich maximaler Kräfte und Genauigkeit die gleichen Spezifikationen wie die RMU. Es ist nicht erforderlich, das Mikroskop neu einzustellen, wenn Sie die Patronen wechseln. Sie teilen sich alle den gleichen Testpunkt.

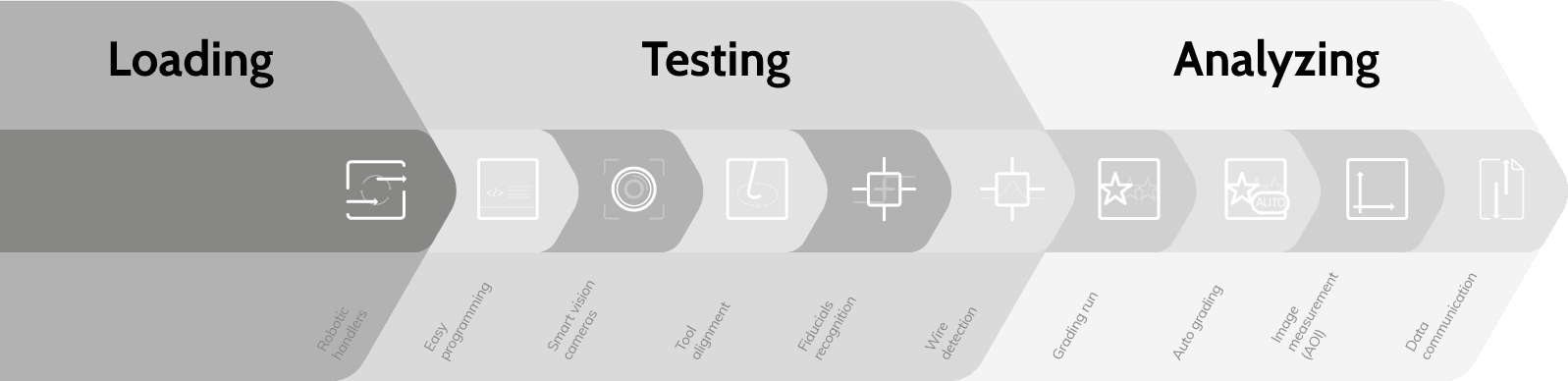

Vollautomatisierung

Beseitigen Sie menschliches Versagen und sparen Sie Produktionskosten.

Händler

Die Roboterhandhabung gewährleistet ein sicheres Be- und Entladen von Anwendungen und vermeidet Handhabungsfehler und -schäden. Wir bieten Händler für:

  • Wafers (EFEM)
  • Waffle trays
  • Magazinen

Einfach Programmierung

Die Sigma-Software ermöglicht die einfache Programmierung von Schritten, Positionen und Befehlen der gesamten Automatisierung. Der Automatisierungseditor verwendet Kameravisualisierung und intelligente Assistenten.

Smart Vision Kameras

Sehen Sie das nicht Wahrnehmbare mit bis zu 3 Live-Kameraoptionen. Bringen Sie die interessanten Funktionen mit Bildern oder Videos mithilfe hochauflösender Kameras, flexibler LED-Beleuchtung und fantastischer Bildverarbeitungsoptionen zur Geltung.

Werkzeugausrichtung

Eine genaue Werkzeugausrichtung ist wichtig, um die richtigen Verbindungen korrekt zu testen. Wir bieten verschiedene Lösungen für eine perfekte Ausrichtung:

  • Selbstausrichtende Schertools
  • Tiefer Zugang
  • Rotierende Messeinheiten
  • Konzentrizitätskorrektur

Referenzmarkenerkennung

Definieren Sie erkennbare Formen, Muster oder Markierungen als globale oder lokale Referenz für die Positionierung und automatische Werkzeugausrichtung.

Drahterkennung

Erkennung von Bauteilen und fine Pitch Drähten, die Aufgrund von Prozesstoleranzen oder Teilehandhabung aus der Position geraten.

Bruchkodelauf

Eine Sigma bietet zwei Alternativen, um die Einstufung effizienter und konsistenter zu gestalten:

  • Der Bediener führt alle Abstufungen in einem Schritt nach einer Reihe von Tests mit dem Mikroskop oder einer Offsetkamera durch.
  • Eine Sigma kann noch einen Schritt weiter gehen und die Fehlermodi automatisch bestimmen (automatische Einstufung).

Automatischer Bruchkode

Automatische Bewertung der Fehlermodi der Testergebnisbilder mit Bruchkodeunterstützung. Die optische Inspektion berechnet die verbleibende Fläche der Materialmenge als Prozentsatz des Ganzen.

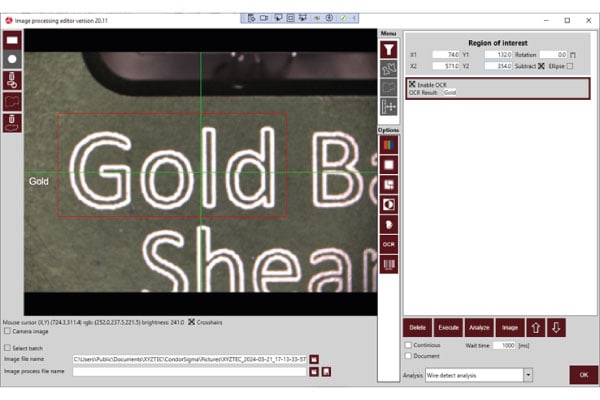

Bildvermessung (AOI)

Eine detaillierte optische Inspektion hilft Ihnen, Bildvermessungen durchzuführen oder die Fehlermodi der erfassten Testergebnisse zu identifizieren. Für eine erweiterte Bildverarbeitung, Filterung, Segmentierung und Erkennung von Formen können Sie die automatische optische Inspektion (AOI) verwenden.

Daten Export

Verbessern Sie die Datenverarbeitung mithilfe des automatischen Exports und von SECS / GEM zur Verfolgung und Steuerung.

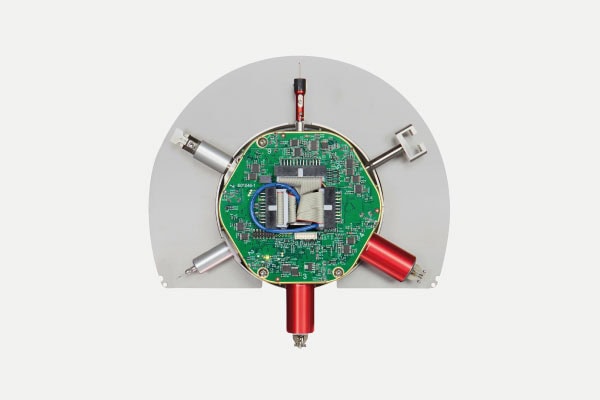

RMU

Nie wieder Cartridge Tausch

Die Rotierende Messeinheit (RMU) enthält bis zu 6 flexible Sensoren, die mit verschiedenen Zug-,Peel-, Druck- oder Scherwerkzeugen konfiguriert werden können. Dies ermöglicht kontinuierliche Tests bis zu 200 kgf.

RMU

Nie wieder Cartridge Tausch

Die Rotierende Messeinheit (RMU) enthält bis zu 6 flexible Sensoren, die mit verschiedenen Zug-,Peel-, Druck- oder Scherwerkzeugen konfiguriert werden können. Dies ermöglicht kontinuierliche Tests bis zu 200 kgf.

Kontrollieren Sie Ihre Anpassung

Mehrere Testmöglichkeiten erfordern unterschiedliche Testwerkzeuge. Neben einer Vielzahl von Standardwerkzeugen zum Ziehen, Peelen, Drücken oder Scheren entwickeln wir kundenspezifische Lösungen, um alle Testanforderungen zu erfüllen.

Greifer

Sie können die Greifkraft sowie die Öffnungs- und Schließposition steuern. Es stehen 3 Arten von Pinzetten zur Auswahl:

  • Elektrisch (USB)
  • Mechanisch
  • Pneumatisch
Tools

Kontrollieren Sie Ihre Anpassung

Mehrere Testmöglichkeiten erfordern unterschiedliche Testwerkzeuge. Neben einer Vielzahl von Standardwerkzeugen zum Ziehen, Peelen, Drücken oder Scheren entwickeln wir kundenspezifische Lösungen, um alle Testanforderungen zu erfüllen.

Werkzeug-Deckel
Werkzeug-Boden

Greifer

Sie können die Greifkraft sowie die Öffnungs- und Schließposition steuern. Es stehen 3 Arten von Pinzetten zur Auswahl:

  • Elektrisch (USB)
  • Mechanisch
  • Pneumatisch
Werkzeug-Boden
Tools
Ihre Probe passt auch!!

Ihre Probe passt auch!

  • Schnellwechsel Werkstückhalter
  • Maximieren Sie Ihren Durchsatz
  • Genaue Ausrichtung
  • Große Auswahl und maßgeschneiderte Klemmlösungen
  • Hohe Achsen Geschwindigkeit, Direct-Drive Motor, Linear Encoder
  • Das sichere Schloss sorgt für eine reproduzierbare Positionierung
Ihre Probe passt auch!!
Ihre Probe passt auch!!

Ihre Probe passt auch!

  • Schnellwechsel Werkstückhalter
  • Maximieren Sie Ihren Durchsatz
  • Genaue Ausrichtung
  • Große Auswahl und maßgeschneiderte Klemmlösungen
  • Hohe Achsen Geschwindigkeit, Direct-Drive Motor, Linear Encoder
  • Das sichere Schloss sorgt für eine reproduzierbare Positionierung
Love Sigma Bond Tester

Ein Vergnügen einzurichten

  • Einfacher Probenanschluss
  • Flexible LED Beleuchtungsoptionen
  • Entwickelt für die Bediener
  • Einstellbares Mikroskop
  • Keine stressigen Arbeitsbedingungen
Peddle Sigma

Einfach für alle zu bedienen

  • Flexible Analyse der statistischen Prozesskontrolle (SPC)
  • Einzigartige Formularfunktionen für die SPC-Verwaltung
  • Software hat Einfach- und Experten Modus
  • Kontrolldiagramm und Kraftdiagramme in Echtzeit
  • Flexibler Export und SECS/GEM
Modular aufgebaut

Modular aufgebaut

  • Kundenspezifische Werkzeuge und Werkstückhalter
  • Bedienerfreie Ladeoptionen
  • Leistungsstarke Kameraoptionen
Love Sigma Bond Tester

Ein Vergnügen einzurichten

  • Einfacher Probenanschluss
  • Flexible LED Beleuchtungsoptionen
  • Entwickelt für die Bediener
  • Einstellbares Mikroskop
  • Keine stressigen Arbeitsbedingungen
SPC-Bildschirm

Einfach für alle zu bedienen

  • Flexible Analyse der statistischen Prozesskontrolle (SPC)
  • Einzigartige Formularfunktionen für die SPC-Verwaltung
  • Software hat Einfach- und Experten Modus
  • Kontrolldiagramm und Kraftdiagramme in Echtzeit
  • Flexibler Export und SECS/GEM
Modular aufgebaut

Modular aufgebaut

  • Kundenspezifische Werkzeuge und Werkstückhalter
  • Bedienerfreie Ladeoptionen
  • Leistungsstarke Kameraoptionen

Spezifikationen Sigma

STAGESSIGMA
X-stage (mm)370
Y-stage (mm)168
Z-stage (mm)168
Axis speed (mm/s)50
Resolution linear encoders (backlash free drives) (nm)30
Digital temperature correctionStandard
ACCURACY
Accuracy (%)0.075
ADC resolution (bit)24
Sampling frequency (kHz)10
Shear height (step back) accuracy ±1 μmStandard
Programmable landing force down to 5 gfStandard
MECHANICAL
Footprint X (mm)620
Footprint Y (mm)558
Height (mm)608
Weight (± kg)80
Bitte kontaktieren Sie uns für weitere Informationen und Optionen für Ihr Unternehmen. Technische Daten können ohne vorherige Ankündigung geändert werden. Standard   Standard Optional   Optional NotAvailable   Nicht Verfügbar
