客制化

透过客户需求不断改进

无限制

70-75%的客户正在寻找定制商品。 作为技术领导者,我们接受推拉力测试的最新挑战,并预测未来的市场需求。 除了各种各样的标准工具和样品夹具,我们还设计了定制的推拉力测试解决方案,以满足所有测试要求。

无论您是需要自定义工具还是更复杂的解决方案(例如夹具或完整的推拉力测试系统),在xyztec,我们的团队都有丰富的经验和专业知识来创建所需的独特解决方案:

  • 工具(剪切工具,拉/推工具,垂直拉柱,夹爪的夹子,切割工具,刮擦工具等)
  • 样品夹具(完整的工件架,口罩/嵌体,颚等)
  • 自定义选项(数字相机,残渣收集盒,保护罩)
  • 自动化或在线选配
  • 完整的推拉力测试系统

客制化工具

Sigma-Battery-Work-Holder-slider
Work-holder-slider

轻巧的桌上型解决方案 可测电池模块最大900mm

在整个测试过程中,无需手动旋转样品或平台即可测试整个电池模块。 对于此客制解决方案,我们使用适用于300mm晶圆的Sigma W12推拉力测试机作为基准,并添加客制的滑动工作平台,来达成在整个电池模块上进行全自动测试的功能。

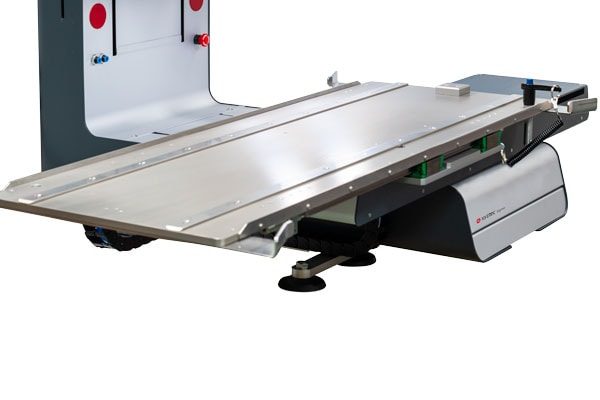

滑动工作平台可容纳更大的电池模块

定制的气动位移工作台, 将X轴的可测试范围从标准的600mm增加到最大900mm。 通过扩展机身并将RMU安装在远离系统的其它位置,Y轴现在为370mm,相对于标准Sigma而言增加了120%。

您的模块也适合!

此工作平台解决方案只是我们生成客制解决方案以满足独特客户要求的能力的一个范例。 我们提供适用于所有尺寸电池模块的推拉力测试系统,包括轻巧的桌上型和大型直立落地设备的解决方案,用于测试高荷重的应用或电池模块。

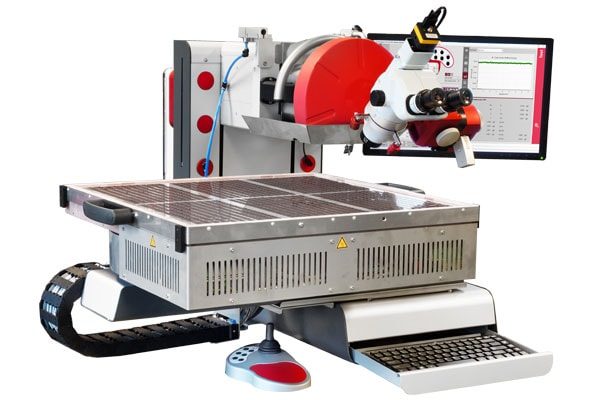

加热平台

将样品加热到高温以测试环氧树酯或焊接的结合强度。 特别适用于大型矩形玻璃载体的剪切力测试。

全面保护

通过使用样品架和冷却架,就可易于处理(热)面板。 测试头周围的三重隔热层确保长时间的高温不会影响Sigma推拉力测试机的内部工作。

快速均匀的加热

极其平整的铝制工作台可提供完美的真空能力。 Sigma在7个不同加热控制区中配备27个加热组件,可以快速准确地对工作台和样品进行加热。

Sigma-加热平台
Sigma 可再现的破坏性拉力测试解决方案
电动(USB)夹爪

可再现的破坏性拉力测试解决方案

通过将Sigma与微型点胶机和夹爪结合使用,您可以对3D MID(模型内接组件)(例如,玻璃表面涂层)执行可以重复的破坏性柱体的拉力测试。

自动点胶机

微型点胶头非常准确地喷射了少量胶水(几毫升)。 它使用比焊接更强的胶水来与承载平台(或测试对象)进行胶粘连接。 机器上的特殊紫外光可以在几秒钟内固化胶水。

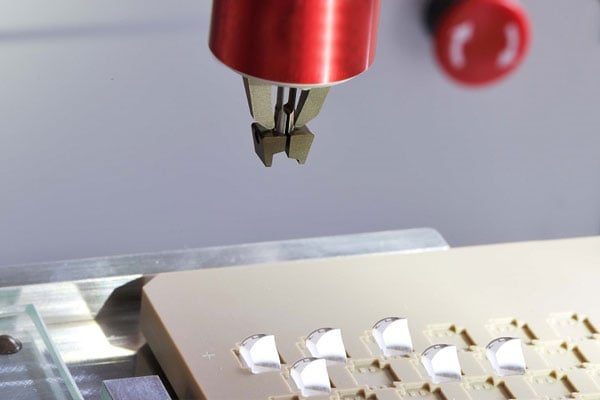

使用电动(USB)夹爪来拿取和置放样品

电动(USB)夹爪使用专用夹子,自动从料盒中取出玻璃柱体,并用胶水以预定的压力将它们黏置在表面上。 下压力足以形成牢固的连接,而不会形成任何翘曲面。

夹子在测试过程中握住柱体。 自动化确保夹子不会对柱体施加不必要的负载力或影响测量。

其他客制化的夹具

设备前端自动化模块(晶圆传送设备)

Sigma EFEM是晶圆上下料设备和Sigma的整合,可用于无操作员的晶圆上料(下料)和测试最大300 mm的晶圆。 该系统还带有其他选项:

  • 清洁单元(异物沾黏滚筒/吹气)
  • 翘曲晶圆的下压单元
  • 整合带框架式的晶圆
Rorze mit W12 V2
