Sigma MAG

自动上下料盒
机构

Sigma-MAG-2022
Sigma-MAG-2022

Sigma MAG

自动上下料盒机构

可自动上下料盒
的全自动化基板和导线架测试

Sigma MAG带有独立的导线架自动(上料)下料单元,用于无人化自动测试。 该自动(上料)下料单元与OHT和AGV兼容,并允许从顶部和前端上下料盒等多种类型:

  • 导线架
  • 导线架堆栈盒
  • 导线架盒
  • PCB板
  • 软性载板
  • Boat carriers 载盘
测试批号和芯片的选择

测试批号和芯片的选择

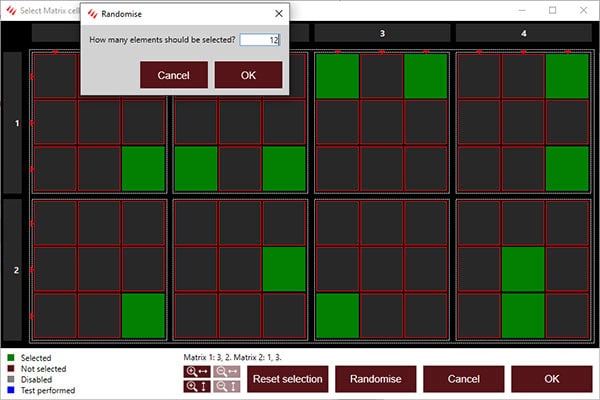

矩阵编程方式可让您测试各种位置类型,包括重复位置,例如:

  • 行 和 列
  • 特定或随机位置
  • 透过SECS / GEM功能,执行预定要测试的位置

自动调整上下料机构宽度

由于X平台扩展至600 mm,Sigma MAG可以容纳最大100×240 mm的导线架。 为确保快速,简单和重复换料,可配置自动调整上下料机构宽度的功能.

导线架
宽度(mm)
25-100
长度(mm)
140-240
厚度(mm)
0.1-5

如果应用上只需单一摄像头,则最大长度可达300mm

导线架盒
宽度(mm)
30-1025
长度(mm)
145-250
高度(mm)
60-200
自动调整上下料机构的宽度

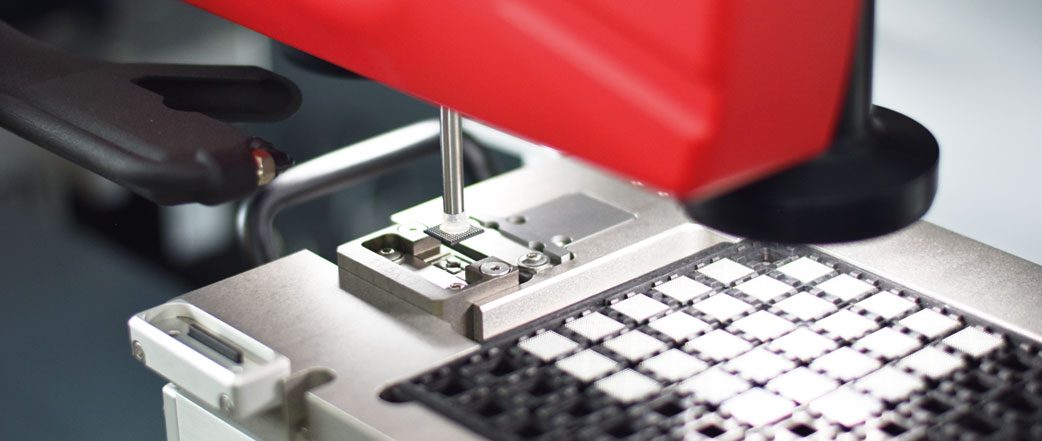

托盘上下料机构(Pick and Place)

自动快速测试托盘上所有样品,而无需操作员干预。 您可以在Sigma MAG上装载托盘并进行编程,自动从托盘中取出样品,并将样品放入夹具中自动进行测试,反之亦然。

waffle tray 托盘上下料机构

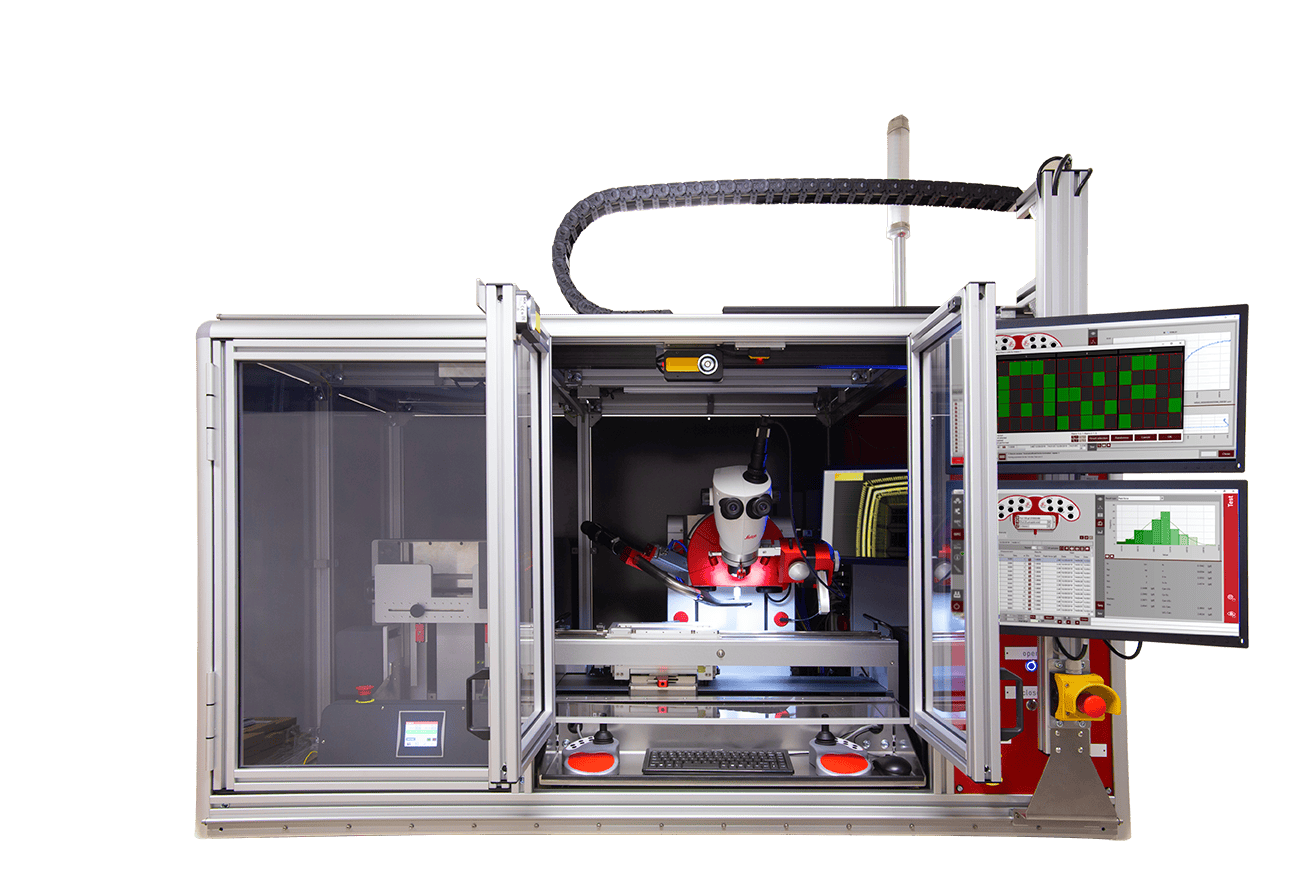

Sigma MAG整合安全机柜

针对SEMI S2认证, 将Sigma MAG整合在安全机柜

在自动执行推拉力测试期间,该选配可确保额外的安全,,并保护操作员免受快速移动部件的伤害。 机柜符合安全性和人体工学标准,并远离测试产生的碎屑,以确保干净的工作环境。

  • 由于半透明的屏蔽会阻挡环境光,因此稳定的照明可确保相机稳定性
  • 可移动的操作平台,可自由放置在整个机柜长边上
  • 游戏杆,键盘和鼠标始终可在透明受保护的抽屉中拔出使用
  • 可搭配AGV or OHT选配自动上下料单元
  • CE and TÜV 认证

整合Sigma MAG 到你的生产线

自动上下料机构是Sigma MAG的功能扩展,可自动(上下料)最大100×240mm的料匣,而无需人员操作。 它通过SEMI E84进行通讯,并允许通过以下方式进行顶端和前端上下料:

  • 顶端运输(OHT)
  • 自动导引车(AGV)
  • 或手动

料匣缓冲区使导线架测试更加有效。 可以加载多个料匣以保持系统运行,并确保在推拉力测试机上没有停机时间。

符合SEMI S2 / S8和GEM 300大幅提高安全性

与Sigma MAG一样,自动上下料机构带有安全防护罩,并符合SEMI S2 / S8。 上下料机构的前部是敞开的,但有安全光闸。 当操作员穿过安全光闸时,系统会立即关闭以确保获得最佳的安全保护。

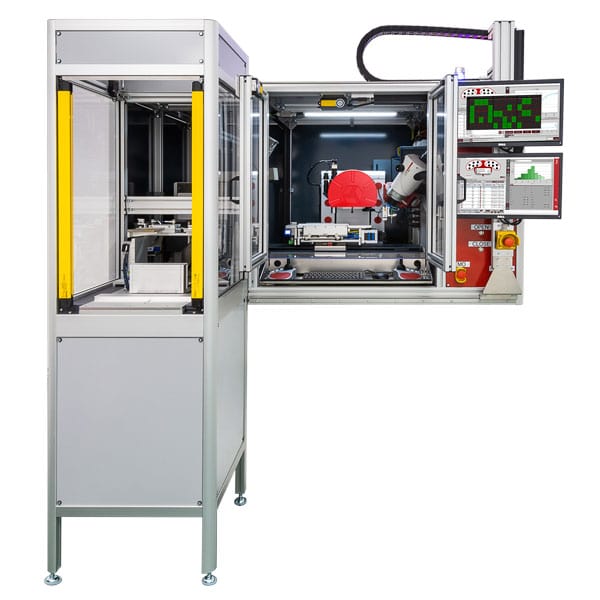

Sigma-Loadport

全自动化

排除人为错误和节省生产成本

自动上下料系统

机械手臂的操作可确保安全的上料和下料的应用程序,并避免人为操作错误和损坏。 我们提供以下各种不同的自动上下料系统:

  • Wafers (EFEM)
  • Waffle trays
  • Magazines

简易编程

开放式Sigma软件可轻松对全部自动化的每一步骤,位置和命令进行程序编辑。 自动化编辑器采用摄影机,直接可视化和智能型步骤引导。

智能型视觉摄影机

多达3个实时摄影机选配,可看见一般看不到的角度。 使用高解析相机,灵活的LED照明和出色的图像处理选配,带给您感兴趣的影像或影片功能。

工具对位

精确的工具对位,对于测试正确的位置至关重要。 我们提供几种解决方案,以实现完美的工具对位:

  • 自动对位推刀
  • 深腔产品测试
  • 六合一旋转测量单元
  • 同心度校正

标靶识别对位

将可识别的形状,图案或标记定义为用于定位和工具自动对位在全区域或单一区域的参考。

侦测金线位置

识别由于制程公差或芯片贴合而产生位置偏移的组件和超细间距的金线。

失效模式分级

Sigma提供2种解决方案,使失效模式评级更加有效和一致:

  • 在一系列测试之后,操作员可以使用显微镜或高解析摄影机一步一步完成所有分级。
  • Sigma可以更进一步进行自动判定失效模式(自动分级)。

失效模式自动分级

在分级软件帮助下,自动对测试结果的图像,进行失效模式分级。 光学检查并计算残余的锡/金/铜料面积占整体的百分比。

影像量测 (AOI)

详细的光学检查可帮助您执行图像测量或撷取测试结果的失效模式。 要进行更高级的图像处理,过滤,分割和形状检测,可以使用自动光学检查(AOI)功能。

资料导出

使用自动汇出和SECS / GEM进行追踪和控制,改善数据处理。

六合一旋转测试模块

不再需要
手动更换模块

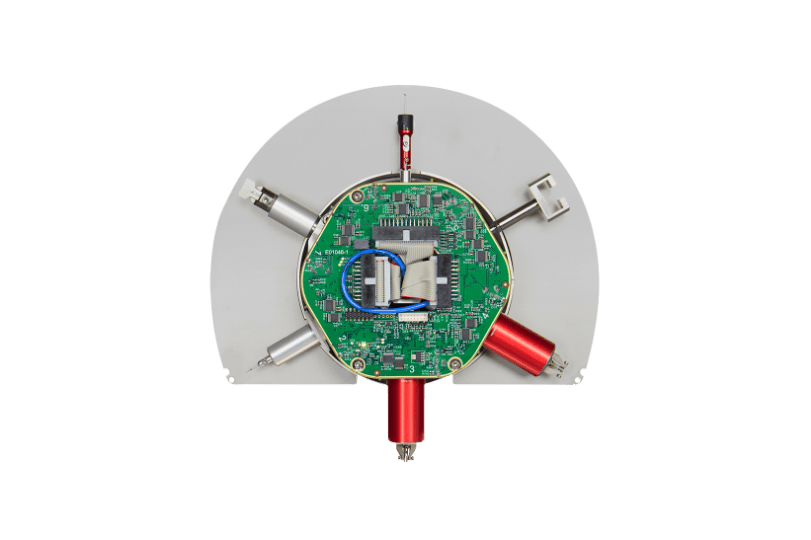

六合一旋转测量单元(RMU)最多可容纳6个各式传感器,这些传感器可依据各种应用如拉力,剥离,下压或推力等测试来搭配不同的工具。 这样就可以进行连续测试甚至高达200 kgf的应用。

六合一旋转测试模块

不再需要
手动更换模块

六合一旋转测量单元(RMU)最多可容纳6个各式传感器,这些传感器可依据各种应用如拉力,剥离,下压或推力等测试来搭配不同的工具。 这样就可以进行连续测试甚至高达200 kgf的应用。

测试工具对位

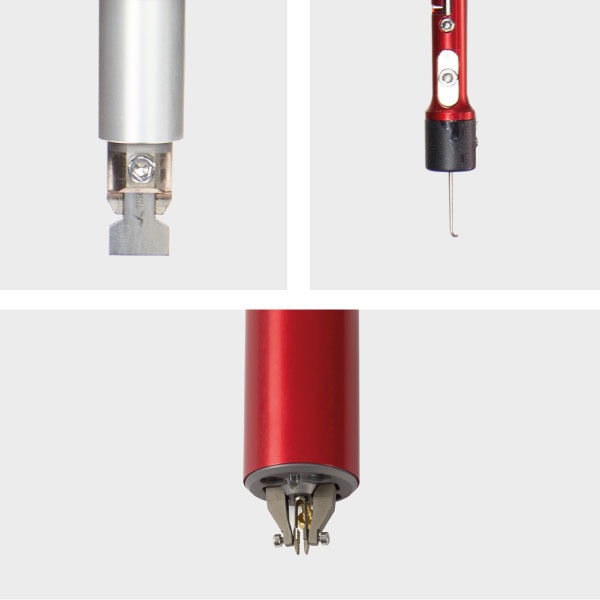

不同的测试方式,需要不同的测试工具,除了大部分的标准拉力,撕裂力,下压力或推力的工具,我们也客制化各式解决方案来满足所有的测试要求

CBP夹爪

你可以控制夹爪开合夹力,开启和关闭的位置. 可以支持三种不同的夹爪.

  • 电动控制 (USB)
  • 机械控制
  • 空压控制

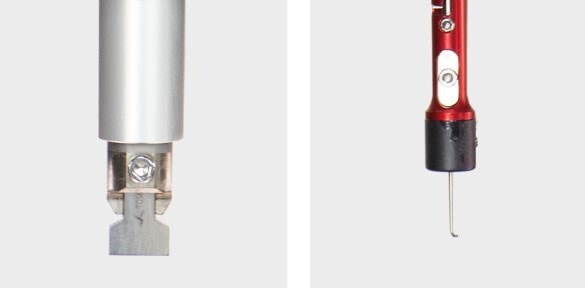

Tools

测试工具对位

不同的测试方式,需要不同的测试工具,除了大部分的标准拉力,撕裂力,下压力或推力的工具,我们也客制化各式解决方案来满足所有的测试要求

Tools-Top
Tools-Bottom

CBP夾爪

你可以控制夹爪开合夹力,开启和关闭的位置. 可以支持三种不同的夹爪.

  • 电动控制 (USB)
  • 机械控制
  • 空压控制
Tools-Bottom
Tools
Your sample fits, too!

也适用你的产品

  • 快速拆裝介面的夾具
  • 極大化你的UPH
  • 精準的對位
  • 多种选择和客制化夹持方案
  • 高速三轴,直接驱动马达,线性编码器
  • 安全锁定装置确保定位重现姓
Your sample fits, too!
Your sample fits, too!

也适用你的产品

  • 快速拆装接口的夹具
  • 极大化你的UPH
  • 精准的对位
  • 多种选择和客制化夹持方案
  • 高速三轴,直接驱动马达,线性编码器
  • 安全锁定装置确保定位重现姓
Love Sigma Bond Tester

愉快的設定

  • 容易取放样品
  • 灵活的LED光源选项
  • 依据操作员习惯设计
  • 可调式显微镜
  • 无压力工作环境
Peddle Sigma

每个人都可轻易上手

  • 灵活的SPC在线分析
  • SPC独特的窗体管理功能
  • 软件有简易操作及专业两种模式
  • 管制图和实时的测力图
  • 可弹性输出报告和选配SECS/GEM
Modular by design

模块化设计

  • 客制化测试工具和工作夹具
  • 无人上下料选配
  • 强大的摄影机选配
Love Sigma Bond Tester

愉快的
设定

  • 容易取放样品
  • 灵活的LED光源选项
  • 依据操作员习惯设计
  • 可调式显微镜
  • 无压力工作环境

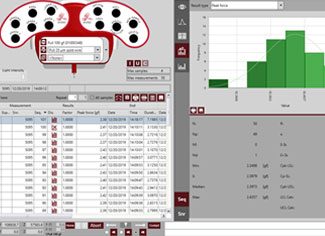

SPC-screen

每个人都可轻易上手

  • 灵活的SPC在线分析
  • SPC独特的窗体管理功能
  • 软件有简易操作及专业两种模式
  • 管制图和实时的测力图
  • 可弹性输出报告和选配SECS/GEM
Modular by design

模組化
設計

  • 客制化测试工具和工作夹具
  • 无人上下料选配
  • 强大的摄影机选配

Sigma MAG规格

STAGESSIGMA MAG
X-stage (mm)600
Y-stage (mm)168
Z-stage (mm)168
Axis speed (mm/s)50
Resolution linear encoders (backlash free drives) (nm)30
Digital temperature correctionStandard
ACCURACY
Accuracy (%)0.075
ADC resolution (bit)24
Sampling frequency (kHz)10
Shear height (step back) accuracy ±1 μmStandard
Programmable landing force down to 5 gfStandard
MECHANICAL
Footprint X (mm)1800
Footprint Y (mm)900
Height (mm)1100
Weight (± kg)160

针对贵公司的需求,请联络我们以取得更多的信息和选配. 规格如有任何变动, 请恕无法实时通知.

   标准

   选配

  不适用

联系我们

Clyde Chen
