Magazin Be-und Entladesystem

Magazin-Händler
für automatisierte Lead-Frame-Tests

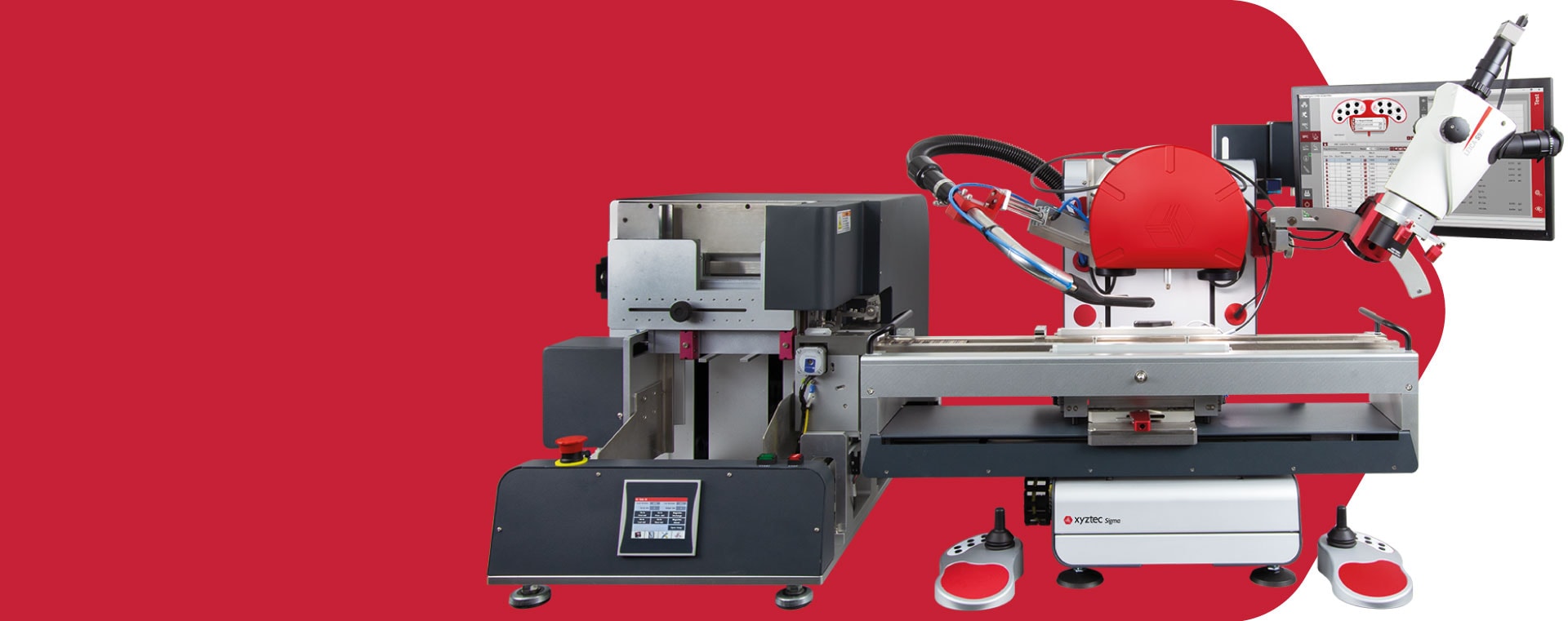

Der Sigma MAG wird mit einem unabhängigen Be-und Entladesystem (Händler) für den „hands-free“ Bond-Test geliefert. Der Händler ist mit OHT und AGV kompatibel und ermöglicht das Top- und Frontloading mehrerer Arten von:

  • Lead frames
  • Cassettes
  • Magazines
  • PCBs
  • Flex
  • Boat carriers
Slot and Device Auswahl

Magazinslot- und Bauteilauswahl

Mit der Matrix-Programmierung können Sie eine Vielzahl von Positionstypen testen, einschließlich sich wiederholender Positionen, wie z.B:

  • Zeilen und Spalten
  • Spezifische oder zufällige Stellen
  • Vordefinierte Teststellen von Remote-Protokollen, die z. B. von SECS / GEM-Funktionen gesteuert werden, und mehr!

Automatische Breitenanpassung

Aufgrund seines erweiterten 600 mm X-Tisches kann der Sigma MAG Leadframes bis zu 100 x 240 mm aufnehmen. Um eine schnelle, einfache und wiederholbare Umstellung zu gewährleisten, können Sie die automatische Breitenanpassung verwenden.

LEAD FRAMES
Breite (mm)
25-100
Länge (mm)
140-240
Dicke (mm)
0.1-5

Längen bis zu 300 mm bei Einzelkamera möglich.

CASSETTES
Breite (mm)
30-110
Länge (mm)
145-250
Höhe (mm)
60-200
Automatische Breitenverstellung

Waffle tray Lader (pick and place)

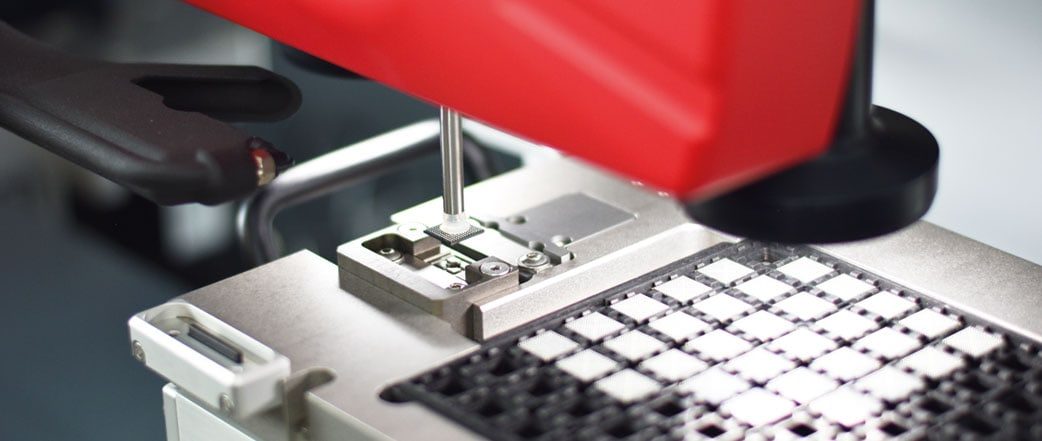

Testen Sie schnell ganze waffle trays mit Proben, ohne dass der Bediener eingreifen muss. Sie können einen waffle trays-Lader auf Ihrem Sigma MAG programmieren, um die Probe aus dem waffle trays zu entnehmen und die Probe in die Klemmung zu legen und umgekehrt.

Waffle tray loader
Sigma MAG mit Sicherheitseinhausung

Kombinieren Sie für SEMI S2 ein Sigma MAG mit einer Sicherheitseinhausung

Diese Option garantiert zusätzliche Sicherheit beim automatischen Testen der Verbindung und schützt den Bediener vor beweglichen Teilen. Die Einhausung erfüllt die Standards für Sicherheit und Ergonomie und hält die Testabfälle fern, um eine saubere Arbeitsumgebung zu gewährleisten.

  • Gleichbleibende Beleuchtung für bessere Kamerastabilität durch halbtransparente Abdeckungen, die das Umgebungslicht blockieren
  • Bewegliche Bildschirme zur freien Positionierung der Benutzeroberfläche über die gesamte Gehäuselänge
  • Joysticks, Tastatur und Maus sind immer in einer transparenten, geschützten und herausziehbaren Schublade zugänglich
  • Optionales automatisches Laden von AGV oder OHT
  • CE and TÜV zertifiziert

Integrieren Sie eine Sigma MAG in Ihre Produktlinie

Der Loadport ist eine Erweiterung des Sigma MAG zum automatischen (Ent-) Laden von Magazinen bis 100 × 240 mm ohne Bedienereingriff. Dieser kommuniziert über SEMI E84 und ermöglicht Top- und Frontloading durch:

  • Überkopftransport (OHT)
  • Automatisiertes geführtes Fahrzeug (AGV)
  • oder manuell

Durch die Magazinpufferung wird das Testen von Leadframes noch effizienter. Es ist möglich, mehrere Magazine zu laden, um das System am Laufen zu halten und keine Ausfallzeiten des Bond-Testers zu gewährleisten.

Die Einhaltung von SEMI S2 / S8 und GEM 300 verbessert die Sicherheit

Wie der Sigma MAG wird der Loadport mit einem Sicherheitsgehäuse geliefert und entspricht SEMI S2 / S8. Die Vorderseite des Loadports ist offen, hat aber Sicherheits-Lichtvorhänge. Wenn der Bediener durch die Lichtvorhänge greift, wird das System sofort heruntergefahren, um einen optimalen Sicherheitsschutz zu gewährleisten.

Sigma-Loadport

Vollautomatisierung

Beseitigen Sie menschliches Versagen und sparen Sie Produktionskosten.

Händler

Die Roboterhandhabung gewährleistet ein sicheres Be- und Entladen von Anwendungen und vermeidet Handhabungsfehler und -schäden. Wir bieten Händler für:

  • Wafers (EFEM)
  • Waffle trays
  • Magazinen

Einfach Programmierung

Die Sigma-Software ermöglicht die einfache Programmierung von Schritten, Positionen und Befehlen der gesamten Automatisierung. Der Automatisierungseditor verwendet Kameravisualisierung und intelligente Assistenten.

Smart Vision Kameras

Sehen Sie das nicht Wahrnehmbare mit bis zu 3 Live-Kameraoptionen. Bringen Sie die interessanten Funktionen mit Bildern oder Videos mithilfe hochauflösender Kameras, flexibler LED-Beleuchtung und fantastischer Bildverarbeitungsoptionen zur Geltung.

Werkzeugausrichtung

Eine genaue Werkzeugausrichtung ist wichtig, um die richtigen Verbindungen korrekt zu testen. Wir bieten verschiedene Lösungen für eine perfekte Ausrichtung:

  • Selbstausrichtende Schertools
  • Tiefer Zugang
  • Rotierende Messeinheiten
  • Konzentrizitätskorrektur

Referenzmarkenerkennung

Definieren Sie erkennbare Formen, Muster oder Markierungen als globale oder lokale Referenz für die Positionierung und automatische Werkzeugausrichtung.

Drahterkennung

Erkennung von Bauteilen und fine Pitch Drähten, die Aufgrund von Prozesstoleranzen oder Teilehandhabung aus der Position geraten.

Bruchkodelauf

Eine Sigma bietet zwei Alternativen, um die Einstufung effizienter und konsistenter zu gestalten:

  • Der Bediener führt alle Abstufungen in einem Schritt nach einer Reihe von Tests mit dem Mikroskop oder einer Offsetkamera durch.
  • Eine Sigma kann noch einen Schritt weiter gehen und die Fehlermodi automatisch bestimmen (automatische Einstufung).

Automatischer Bruchkode

Automatische Bewertung der Fehlermodi der Testergebnisbilder mit Bruchkodeunterstützung. Die optische Inspektion berechnet die verbleibende Fläche der Materialmenge als Prozentsatz des Ganzen.

Bildvermessung (AOI)

Eine detaillierte optische Inspektion hilft Ihnen, Bildvermessungen durchzuführen oder die Fehlermodi der erfassten Testergebnisse zu identifizieren. Für eine erweiterte Bildverarbeitung, Filterung, Segmentierung und Erkennung von Formen können Sie die automatische optische Inspektion (AOI) verwenden.

Daten Export

Verbessern Sie die Datenverarbeitung mithilfe des automatischen Exports und von SECS / GEM zur Verfolgung und Steuerung.

RMU

Nie wieder Cartridge Tausch

Die Rotierende Messeinheit (RMU) enthält bis zu 6 flexible Sensoren, die mit verschiedenen Zug-,Peel-, Druck- oder Scherwerkzeugen konfiguriert werden können. Dies ermöglicht kontinuierliche Tests bis zu 200 kgf.

RMU

Nie wieder Cartridge Tausch

Die Rotierende Messeinheit (RMU) enthält bis zu 6 flexible Sensoren, die mit verschiedenen Zug-,Peel-, Druck- oder Scherwerkzeugen konfiguriert werden können. Dies ermöglicht kontinuierliche Tests bis zu 200 kgf.

Kontrollieren Sie Ihre Anpassung

Mehrere Testmöglichkeiten erfordern unterschiedliche Testwerkzeuge. Neben einer Vielzahl von Standardwerkzeugen zum Ziehen, Peelen, Drücken oder Scheren entwickeln wir kundenspezifische Lösungen, um alle Testanforderungen zu erfüllen.

Greifer

Sie können die Greifkraft sowie die Öffnungs- und Schließposition steuern. Es stehen 3 Arten von Pinzetten zur Auswahl:

  • Elektrisch (USB)
  • Mechanisch
  • Pneumatisch
Tools

Kontrollieren Sie Ihre Anpassung

Mehrere Testmöglichkeiten erfordern unterschiedliche Testwerkzeuge. Neben einer Vielzahl von Standardwerkzeugen zum Ziehen, Peelen, Drücken oder Scheren entwickeln wir kundenspezifische Lösungen, um alle Testanforderungen zu erfüllen.

Werkzeug-Deckel
Werkzeug-Boden

Greifer

Sie können die Greifkraft sowie die Öffnungs- und Schließposition steuern. Es stehen 3 Arten von Pinzetten zur Auswahl:

  • Elektrisch (USB)
  • Mechanisch
  • Pneumatisch
Werkzeug-Boden
Tools
Ihre Probe passt auch!!

Ihre Probe passt auch!

  • Schnellwechsel Werkstückhalter
  • Maximieren Sie Ihren Durchsatz
  • Genaue Ausrichtung
  • Große Auswahl und maßgeschneiderte Klemmlösungen
  • Hohe Achsen Geschwindigkeit, Direct-Drive Motor, Linear Encoder
  • Das sichere Schloss sorgt für eine reproduzierbare Positionierung
Ihre Probe passt auch!!
Ihre Probe passt auch!!

Ihre Probe passt auch!

  • Schnellwechsel Werkstückhalter
  • Maximieren Sie Ihren Durchsatz
  • Genaue Ausrichtung
  • Große Auswahl und maßgeschneiderte Klemmlösungen
  • Hohe Achsen Geschwindigkeit, Direct-Drive Motor, Linear Encoder
  • Das sichere Schloss sorgt für eine reproduzierbare Positionierung
Love Sigma Bond Tester

Ein Vergnügen einzurichten

  • Einfacher Probenanschluss
  • Flexible LED Beleuchtungsoptionen
  • Entwickelt für die Bediener
  • Einstellbares Mikroskop
  • Keine stressigen Arbeitsbedingungen
Peddle Sigma

Einfach für alle zu bedienen

  • Flexible Analyse der statistischen Prozesskontrolle (SPC)
  • Einzigartige Formularfunktionen für die SPC-Verwaltung
  • Software hat Einfach- und Experten Modus
  • Kontrolldiagramm und Kraftdiagramme in Echtzeit
  • Flexibler Export und SECS/GEM
Modular aufgebaut

Modular aufgebaut

  • Kundenspezifische Werkzeuge und Werkstückhalter
  • Bedienerfreie Ladeoptionen
  • Leistungsstarke Kameraoptionen
Love Sigma Bond Tester

Ein Vergnügen einzurichten

  • Einfacher Probenanschluss
  • Flexible LED Beleuchtungsoptionen
  • Entwickelt für die Bediener
  • Einstellbares Mikroskop
  • Keine stressigen Arbeitsbedingungen
SPC-Bildschirm

Einfach für alle zu bedienen

  • Flexible Analyse der statistischen Prozesskontrolle (SPC)
  • Einzigartige Formularfunktionen für die SPC-Verwaltung
  • Software hat Einfach- und Experten Modus
  • Kontrolldiagramm und Kraftdiagramme in Echtzeit
  • Flexibler Export und SECS/GEM
Modular aufgebaut

Modular aufgebaut

  • Kundenspezifische Werkzeuge und Werkstückhalter
  • Bedienerfreie Ladeoptionen
  • Leistungsstarke Kameraoptionen

Spezifikationen Sigma MAG

STAGESSIGMA MAG
X-stage (mm)600
Y-stage (mm)168
Z-stage (mm)168
Axis speed (mm/s)50
Resolution linear encoders (backlash free drives) (nm)30
Digital temperature correctionStandard
ACCURACY
Accuracy (%)0.075
ADC resolution (bit)24
Sampling frequency (kHz)10
Shear height (step back) accuracy ±1 μmStandard
Programmable landing force down to 5 gfStandard
MECHANICAL
Footprint X (mm)1800
Footprint Y (mm)900
Height (mm)1100
Weight (± kg)160

Bitte kontaktieren Sie uns für weitere Informationen und Lösungen für Ihr Unternehmen. Technische Daten können ohne vorherige Ankündigung geändert werden.
