Sigma W12

晶圆
推拉力测试机

Sigma W12

晶圆级推拉力测试机

针对2 – 12 吋 晶圆的推拉力测试机

  • 晶圆尺寸 2” – 12” (up to 300 mm)
  • 全自动化推力测试和拉球(CBP)测试
  • 大型载台 X/Y 平台 X轴: 600mm, Y轴: 370 mm
  • 最大推力范围 1gf – 10 kgf
  • 最小可测Bump 间距约 20 µm

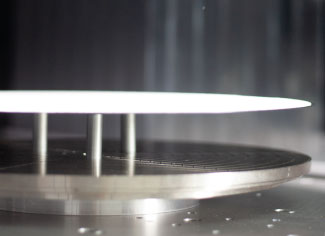

Intelligent lift pins 1

智能型升降顶针

可以轻轻的固定平坦或者是翘曲的晶圆. 主要是因为有PID控制具柔软和弹性末梢的顶针执行升降 在整个晶圆上料,固定,下料周期中, 其中真空的感应和切换被聪明的结合了升降顶针的位置.

Wafer pusher

晶圆翘曲下压装置

针对极度翘曲的案例,可以选配晶圆翘曲下压装置来确保精准的固定. 高流量的真空平台会将晶圆往下吸住固定住

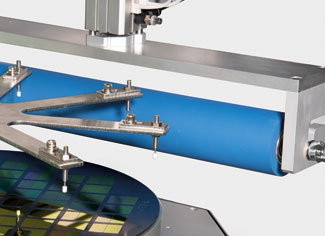

Wafer cleaning unit

晶圆和工作台清洁单元

为了保持异物远离晶圆或者是晶圆工作平台. 我们可以利用吹气装置与真空吸附装置. 或是利用沾黏滚轮在测试之前或测试之后进行清洁.

Rorze mit W12 V2

晶圆/面板自动传送模块(EFEM)

透过与EFEM整合将推拉力测试机转变为全自动化系统.我们提供多种不同的晶圆传送设备与<a href=”https://xyztec.mijnnieuwe.site/products/sigma-w12/”>Sigma W12</a>整合来实现无人化的测试作业.

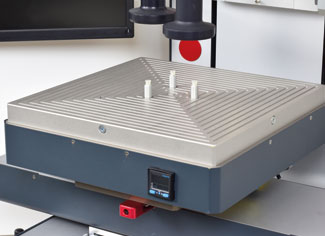

Panel chuck work holder

面板型工作平台

针对300mm面板或是晶圆产品的真空夹具. 可以100%轻易到达300mm面板的任何一个位置不需要在平台上从新对位你的样品.晶圓承載平台帶有安全互鎖裝置,可360度旋轉。

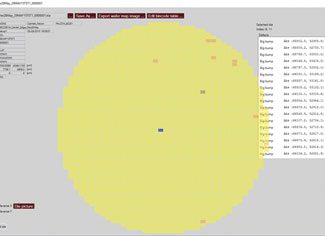

Wafer map

Wafer MAP 导入

轻松输入或输出不同wafer map文件格式,例如: KLARF, (S)INF, G85,或是其他格式让你可以完整地追溯. 缺陷或测试位置显示在wafer map中,直接点取画面可自动移动至点选位置来进行测试或分析。

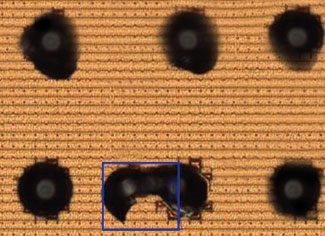

Big bump removal

异常桥接big bump 移除(选配)

自动推除异常桥接的big bump并清除残锡,以避免晶圆探针测试的损坏. 完全可编程的视觉算法,可以检查去除big bump是否成功

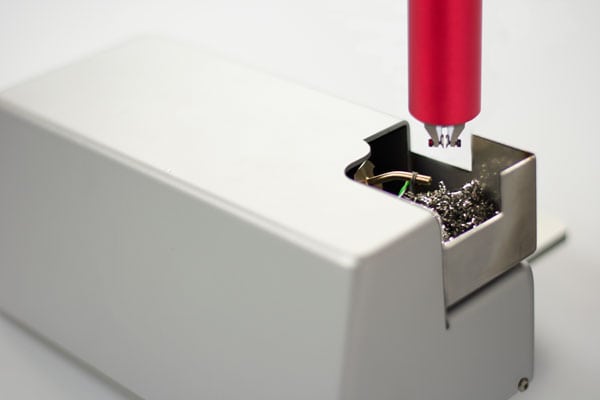

Cold Bum Pull Jaw Cleaner

柱体垂直拉力工具

持续累积在CBP拉球夹子凹槽内的残锡会降低夹球测试的效率或导致夹成圆柱状. 这款非接触式夹子凹槽的清洁器可通过高温高压空气喷嘴来熔化残锡,然后将其吹到可吸收的材料中。

全自动化

消除人为错误,节省生产成本。

处理程序

机器人处理可确保应用程序的安全装载和卸载,并避免处理错误和损坏。我们提供以下处理程序:

  • 威化饼 (EFEM)
  • 华夫饼托盘
  • 杂志

轻松编程

开放式 Sigma 软件可轻松对整个自动化步骤、位置和命令进行编程。自动化编辑器采用相机可视化和智能向导。

智能视觉相机

通过多达 3 个实时相机选项查看看不见的事物。使用高分辨率摄像头、灵活的 LED 照明和出色的图像处理选项,通过图像或视频展现感兴趣的特征。

工具对齐

精确的工具对准对于正确测试正确的粘合至关重要。我们提供多种完美对齐解决方案:

  • 自对准剪切工具
  • 深度访问
  • 旋转测量单元
  • 同心度校正

基准识别

将可识别的形状、图案或标记定义为定位和自动工具对齐的全局或局部参考。

电线检测

识别由于工艺公差或零件处理而错位的元件和细间距电线。

分级运行

Sigma 提供 2 种替代方案,使分级更加高效和一致:

  • 操作员在完成分级后一步完成所有分级使用显微镜或胶印相机进行一系列测试。
  • Sigma 可以更进一步,自动确定故障模式(自动分级)。

自动评分

在分级辅助下自动对测试结果图像的故障模式进行分级。光学检查计算剩余散装材料面积占整体的百分比。

图像测量(AOI)

详细的光学检查可帮助您执行图像测量或识别捕获的测试结果的故障模式。对于更高级的图像处理、过滤、分割和形状检测,您可以使用自动光学检测 (AOI)。

数据导出

使用自动导出和 SECS/GEM 进行跟踪和控制来改进数据处理。

IMG 3865

不再需要更换cartridge

旋转测量单元(RMU)可容纳最多6个可配置的柔性传感器,适用于各种拉、剥、推或剪切工具。这使得连续测试可达到200 kgf。

IMG 3865

不再需要更换cartridge

旋转测量单元(RMU)可容纳最多6个可配置的柔性传感器,适用于各种拉、剥、推或剪切工具。这使得连续测试可达到200 kgf。

纳米精确的剪切高度控制

纳米控制剪切传感器具有剪切传感器本体内部的独特驱动模块,并且具有闭环控制。在测试晶圆级、涂层和引线框架等关键应用时,通过200纳米的精确度提高了剪切高度的准确性和稳定性。

Nano control shear sensor SMU
Tools

控制对齐

多种测试方式,需要不同的测试工具。除了一系列标准的拉伸、剥离、推拉或剪切工具外,我们设计定制方案以满足所有测试需求。

镊子

你可以控制夹爪开合夹力,开启和关闭的位置. 可以支持三种不同的夹爪.
  • 电动控制 (USB)
  • 机械控制
  • 空压控制

测试工具对位

不同的测试方式,需要不同的测试工具,除了大部分的标准拉力,撕裂力,下压力或推力的工具,我们也客制化各式解决方案来满足所有的测试要求
Tools Top
Tools Bottom

镊子

– 您可以控制夹持力和开闭位置。有三种镊子可供选择:
  • 电动(USB)
  • 机械式
  • 气动式
Tools Bottom
Tools

您的样品也适用!

  • 快速释放工作夹: 广泛的选择和定制夹紧解决方案
  • 最大化吞吐量: 高速轴,直驱动电机,线性编码器
  • 精确对齐: 安全锁保持可再现的定位
Hands
Hands
Hands

您的样品也适用!

  • 快速释放工作夹具
  • 最大化吞吐量
  • 精确对齐
  • 广泛的选择和定制夹紧解决方案
  • 高速轴,直驱动电机,线性编码器
  • 安全锁保持可再现的定位
Machine 2
sigma nadine@3x Grey

安装愉悦

  • 轻松访问样品
  • 灵活的LED照明选择
  • 为操作员设计
  • 可调节显微镜
  • 无压力的工作环境
img 3366@3x

适用于所有人的易于使用



  • 灵活的板上统计过程控制(SPC)分析
  • SPC管理的独特形式特征
  • 软件具有简易和专家模式
  • 控制图和实时力图
  • 灵活的导出和SECS / GEM
Machine
sigma w 12 heated stage v@3x Grey

模块化设计


  • 定制工具和工件夹持装置
  • 无人操作员装载选项
  • 强大的摄像头选项
Machine 2

安装愉悦

  • 轻松访问样品
  • 灵活的LED照明选择
  • 为操作员设计
  • 可调节显微镜
  • 无压力的工作环境
SPC screen

适用于所有人的易于使用

  • 灵活的板上统计过程控制(SPC)分析
  • SPC管理的独特形式特征
  • 软件具有简易和专家模式
  • 控制图和实时力图
  • 灵活的导出和SECS / GEM
Machine

模块化设计

  • 定制工具和工件夹持装置
  • 无人操作员装载选项
  • 强大的摄像头选项

Sigma W12 規格

STAGESSIGMA W8
X-stage (mm)370
Y-stage (mm)370
Z-stage (mm)168
Axis speed (mm/s)50
Resolution linear encoders (backlash free drives) (nm)30
Digital temperature correctionStandard
ACCURACY
Accuracy (%)0.075
ADC resolution (bit)24
Sampling frequency (kHz)10
Shear height (step back) accuracy ±1 μmStandard
Programmable landing force down to 5 gfStandard
MECHANICAL
Footprint X (mm)620
Footprint Y (mm)935
Height (mm)608
Weight (± kg)100

针对贵公司的需求,请联络我们以取得更多的信息和选配. 规格如有任何变动, 请恕无法实时通知.

   标准

   选配

   不适用
