夹具

你的产品
也适用

平台更快上39%

高速推拉力测试可显著提高您的UPH。 Sigma *具有50 mm / s的三轴速度,直接驱动马达和线性位置编码器,可确保定位精度。

至今许多系统依靠固定在其驱动马达上的旋转编码器。 来完成电动机的定位。 然而,齿轮箱,导螺杆和线性导轨中的间隙和延滞会引起非常大的系统误差,约为±50 µm。



*独立机柜型的Sigma带有500 mm / s的高速三轴和10 nm编码器。



由经验丰富的用户进行的对照研究结果,跟竞争最激烈的系统相比,Sigma的UPH速度提高了39%。

直接驱动马达和30 nm的线性位置编码器

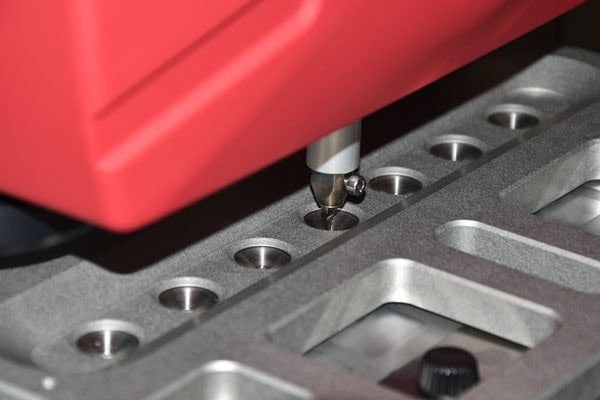

Accurate-clamping

精准对位

在不移动样品的情况下测试结合力,对于获得可靠,可重复的测量结果至关重要。 标靶识别功能与精密的XYZ工作台相结合,可在整个测试样品群内始终将测试工具对位保持在±5 µm以内,可重复性为0.5 µm。 我们种类繁多的标准和定制夹具可实现精确的样品夹持,系统刚度为1 µm / 10 kg。

完美的样品夹持解决方案

可互换的夹具,允许对所有的样品进行快速设置。 如果工作夹具不适合您的样品,则可以使用快拆手柄在几秒钟内卸下夹具。 该接口提供了一种能够承受200 kgf的安全锁,同时又保持了可重复定位。

快拆手柄
样品夹持

也适用你的产品

为了将样品锁定在适当的位置,真空和/或夹持系统最常用于低推力测量或柔性基板。 在测试更大的推力时,您不仅可以依靠我们对标准工作夹具的专用选择,还可以依靠定制设计来实现完美的样品夹持。

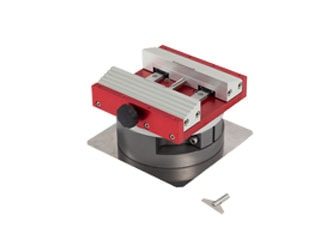

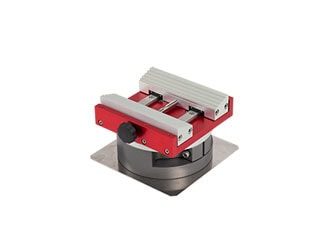

对称式通用夹具

对称式通用夹具

具有阶梯状钳口的多功能夹持治具,适用于宽度最大为105 mm的坚硬(非弯曲)样品。 1个旋钮同时控制两侧。

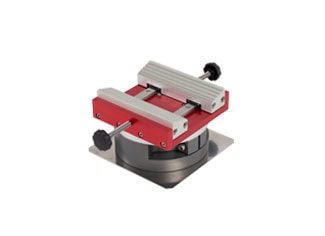

非对称通用夹具 XWU001005

非对称通用夹具

具有阶梯状钳口的多功能夹持治具,适用于宽度最大为105 mm的坚硬(非弯曲)样品。 两个独立旋钮各别控制一侧。

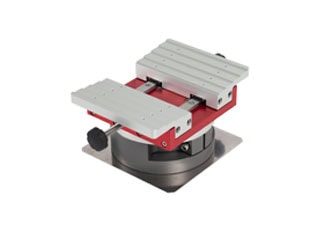

加长钳口型的通用夹具-XWU001107

加长钳口型的通用夹具

通用夹具的选配是加长的台阶式钳口,用于宽度最大为186 mm的样品。

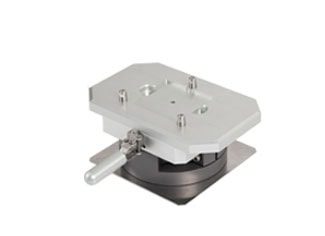

通用夹具

通用夹具

自动推拉力测试的理想夹具。 将窗户夹与定制的上压板和底板结合在一起。 通常用于宽度不超过70mm的导线架应用。 真空可选配。

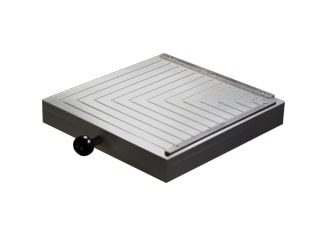

方形真空通用夹具

方形真空通用夹具

灵活的夹具,可用于各种基板,例如PCB和陶瓷,其真空区域可切换,以防止真空泄漏。 适用于:

  • 正方形140 x 140 mm
  • 正方形140 x 200 mm

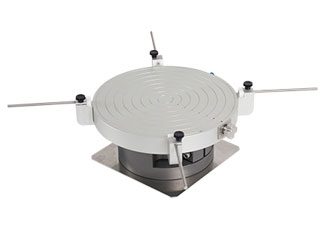

晶圆型真空夹具

晶圆型真空夹具

真空夹具针对2” – 8”芯圆

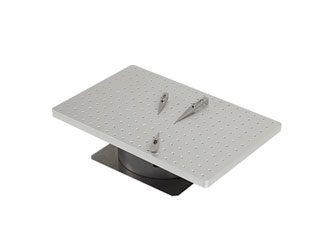

下压式夹紧销夹具-230x230mm

下压式夹紧销夹具

使用下压式夹紧销轻松夹紧多种样品形状。

提供不同尺寸,可以安装在标准接口上,也可以安装在通用夹具内部

加热夹具 100x100cm

加热夹具

加热块(100×100 mm)最高可达500°C,以配备各种定制的底板和外部PID温度控制器。 可选配真空功能。

下压测试夹具

下压测试夹具

阶梯状的平台可平行调整宽度来执行(3点)弯曲下压力。 也可用于4点弯曲。
