Werkstückhalter

Ihre Probe
passt auch!

39% schnellere Achsen

Hochgeschwindigkeits-Bond-Tests maximieren Ihren Durchsatz erheblich. Die Sigma* verfügt über eine hohe Achsgeschwindigkeit von 50 mm/s, einen Direktantriebsmotor und 30 nm vermessene lineare Encoder, um eine Positioniergenauigkeit von ± 1 µm zu gewährleisten. Viele Systeme basieren auf Drehgebern, die an ihren Antriebsmotoren befestigt sind. Dadurch wird der Motor ausreichend positioniert. Spiel und Hysterese in Getrieben, Gewindespindeln und Linearführungen führen jedoch zu sehr signifikanten systematischen Fehlern von ± 50 µm.



* Sigmas als Standsystem werden mit einer Hochgeschwindigkeitsachse von 500 mm/s und 10-nm-Encodern geliefert.



Eine kontrollierte Studie mit erfahrenen Anwendern zeigt, dass der Durchsatz einer Sigma im Vergleich zu einem konkurrierenden System bis zu 39% schneller ist.

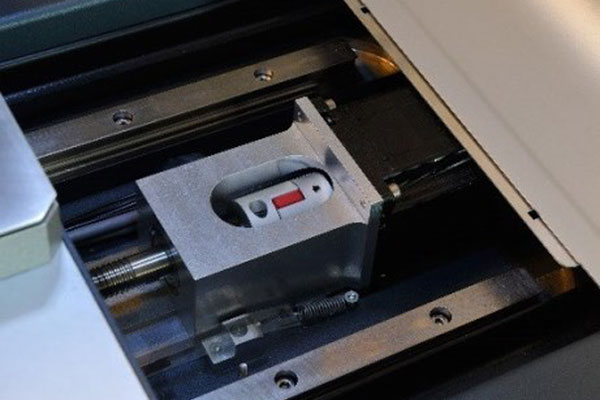

Lineargeber des Direktantriebsmotors
Genaue Klemmung

Genaue Ausrichtung

Das Testen der Verbindungen ohne Bewegung der Probe ist wichtig, um zuverlässige, reproduzierbare Messungen zu erhalten. Die Referenzmarkerkennung in Kombination mit präzisen XYZ-Achsen sorgt für eine konstante Werkzeugausrichtung innerhalb von ± 5 µm innerhalb des gesamten Testvolumens mit einer Wiederholgenauigkeit von 0,5 µm. Unsere breite Palette an Standard- und kundenspezifischen Werkstückhaltern ermöglicht eine präzise Probenklemmung mit einer Systemsteifigkeit von 1 µm / 10 kg.

Perfekte Klemmlösungen

Austauschbare Werkstückhalter ermöglichen einen schnellen Testsaufbau für alle Muster. Wenn ein Werkstückhalter nicht für Ihre Probe geeignet ist, können Sie den Werkstückhalter mit dem Schnellverschluss in Sekunden abnehmen. Diese Schnittstelle bietet einen sicheren Halt bis 200 kgf und gewährleistet eine reproduzierbare Positionierung.

Schnellverschluss
Einfache Probenklemmung

Ihre Probe passt auch!

Um die Probe in Position zu halten, ist ein Vakuum- und / oder Spannsystem für Messungen mit geringer Kraft oder flexible Substrate am gebräuchlichsten. Wenn Sie höhere Kräfte testen, können Sie sich nicht nur auf unsere spezielle Auswahl an Werkstückhaltern verlassen, sondern auch auf kundenspezifische Designs für eine perfekte Probenklemmung.

Symmetrischer Universalwerkstückhalter

Symmetrischer Werkstückhalter

Vielseitiger Schraubstock mit abgestuften Backen für steife (nicht biegende) Proben mit einer Breite von bis zu 105 mm, einseitig fixierbar.

Asymmetrischer Universalwerkstückhalter XWU001005

Asymmetrischer Werkstückhalter

Zweiseitiger Schraubstock mit abgestuften Backen für steife (nicht biegende) Proben mit einer Breite von bis zu 105 mm, zweiseitig fixierbar (asymetrisch).

Universeller Werkstückhalter mit verlängerten Stufenbacken XWU001107

Verlängerte Backen

Optional zum Universalwerkstückhalter sind verlängerte Stufenbacken für Proben mit einer Breite von bis zu 186 mm erhältlich.

Universeller Klemmwerkstückhalter

Universeller Schraubstock-
werkstückhalter

Idealer Werkstückhalter für die automatische Prüfung von Verbindungen. Kombinieren Sie den Werkstückhalter mit einer benutzerdefinierten Maske und Inlay. Wird häufig für Lead Frame Anwendungen mit Breiten bis zu 70 mm verwendet. Vakuum optional.

Universeller Vakuum-Werkstückhalter quadratisch

Universeller Vakuum-Werkstückhalter

Flexibler Clamper für verschiedene Substrate wie Leiterplatten und Keramik mit schaltbaren Vakuumbereichen, um das Austreten von Vakuum zu verhindern. Verfügbar in:

  • Quadratisch 140 x 140 mm
  • Quadratisch
  • 140 x 200 mm
Wafer chuck Werkstückhalter

Vakuum Wafer Chuck Werkstückhalter

Vakuumwerkstückhalter für 2 ”- 8” Waferanwendungen.

Fixture grid 230x230mm Werkstückhalter

Fixture Grid Werkstückhalter

Klemmen Sie einfach eine Vielzahl von Musterformen mit den Klemmstiften fest.

Erhältlich in verschiedenen Größen, kann an Standardschnittstellen und optional in universellen Werkstückhaltern montiert werden

Beheizter Werkstückhalter 100x100cm

Beheizter Werkstückhalter

Heizblock (100×100 mm) für bis zu 500 ° C zur Ausstattung mit verschiedenen kundenspezifischen Inlays und externem PID-Temperaturregler. Optional mit Vakuum.

Biegewerkstückhalter

Bending Werkstückhalter

Klemmen Sie mit einer parallelen Bewegung der abgestuften Backen, um die Proben zu biegen (3 Punkte). Auch zum 4-Punkt-Biegen erhältlich.

Standard mit einem Probenradius von 1 mm.

Backen und Biegeradius sind anpassbar.
