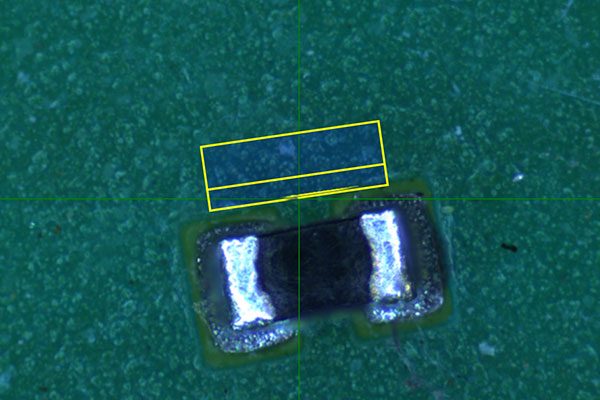

Eine genaue Toolausrichtung ist wichtig, um die richtigen Verbindungen korrekt zu testen. Durch die Konzentrizitätskorrektur werden Toolexzentrizitäten von weniger als 5 µm erreicht, und einzigartige Toolkonstruktionen können beim Ausrichten hilfreich sein.

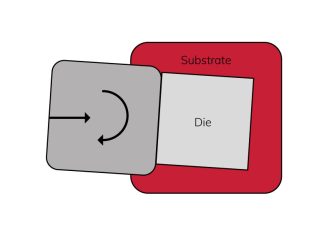

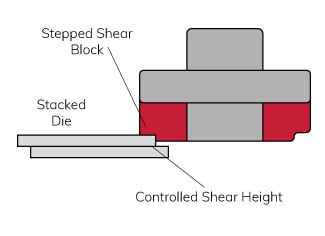

Wir bieten Lösungen in kundenspezifischen Hakenfußlängen oder einem selbstausrichtenden Scherwerkzeug an, das winzige, aber wichtige Winkeldifferenzen zwischen Werkzeug und Probe korrigiert.
Mit der Kamera und den Deep Access-Tools können Sie komplexe Beispielarchitekturen testen. Mit unserer einzigartigen rotierenden 6-in-1-Testkopf-RMU können Sie in Sekundenschnelle problemlos zwischen verschiedenen Werkzeugen wechseln.

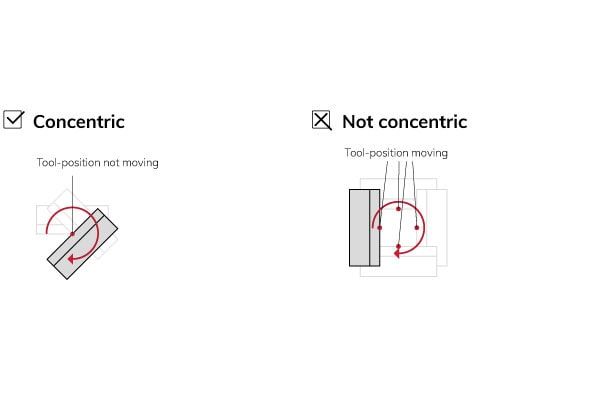

Toleranzen im Produktionsprozess der Sensoren als auch der Tools können einen Konzentrizitätsversatz erzeugen. Die Sigma-Software kompensiert diesen Versatz und korrigiert die Rotationsgenauigkeit, um sicherzustellen, dass die Toolposition beim Rotieren eines Tools exakt zentrisch läuft.
Xyztec entwickelte drei Möglichkeiten, um die Toleranzen und die Konzentrizität von Scher- und Pulltools mithilfe des Softwarekorrektur-Assistenten zu kompensieren:

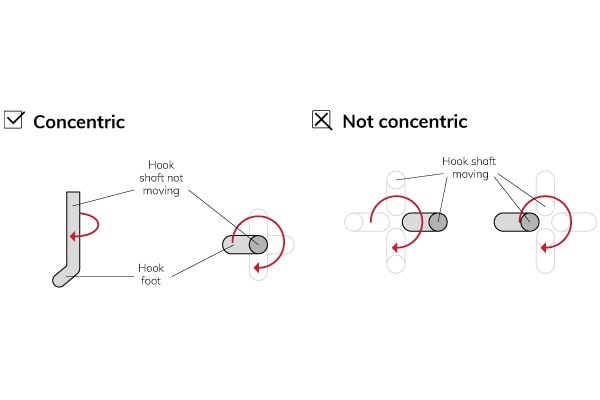

Die Softwarekorrektur ist konsistenter und genauer, um Exzentrizitäten von weniger als 5 µm zu erreichen. Die mechanische Einstellung ist jedoch der beste Weg, um die Konzentrizität des Drahthakens zu beheben.

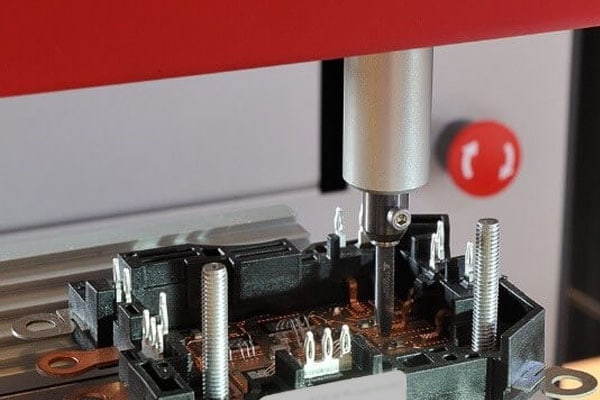

Wenn Teile der Probe den optischen Zugang vom Mikroskop zum Testpunkt behindern, ermöglichen spezielle Deep-Access-Werkzeuge und flexible Kameras das Testen komplexer Probenarchitekturen. Die Standard-Sigma und die Bodenstehende HF bieten einen tiefen Zugang von 50 mm bzw. 80 mm, wobei auch ein klarer visueller Zugang erhalten bleibt.
Wählen Sie schnell und einfach das richtige Tool aus der Rotierenden Messeinheit (RMU) aus. Die RMU schaltet zwischen 6 Sensoren um und erreicht maximal 200 kgf. Jede Kombination von Zug-, Druck- und Schersensoren, einschließlich USB-Greifern, ist möglich.
